Ejercicio 1A · Dibujo técnico II PAU Aragón Extraordinaria 2024

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2024)

Enunciado

1A (3,5 puntos)

Dada la pieza definida por sus vistas a escala 1:2, se pide:

1) Trazar la perspectiva isométrica a la misma escala.

2) Acotar sobre las vistas dadas únicamente las dimensiones máximas de anchura, altura y profundidad de la pieza según la Norma de representación. El trazado se realizará mediante delineación a escala dejando las construcciones geométricas utilizadas.

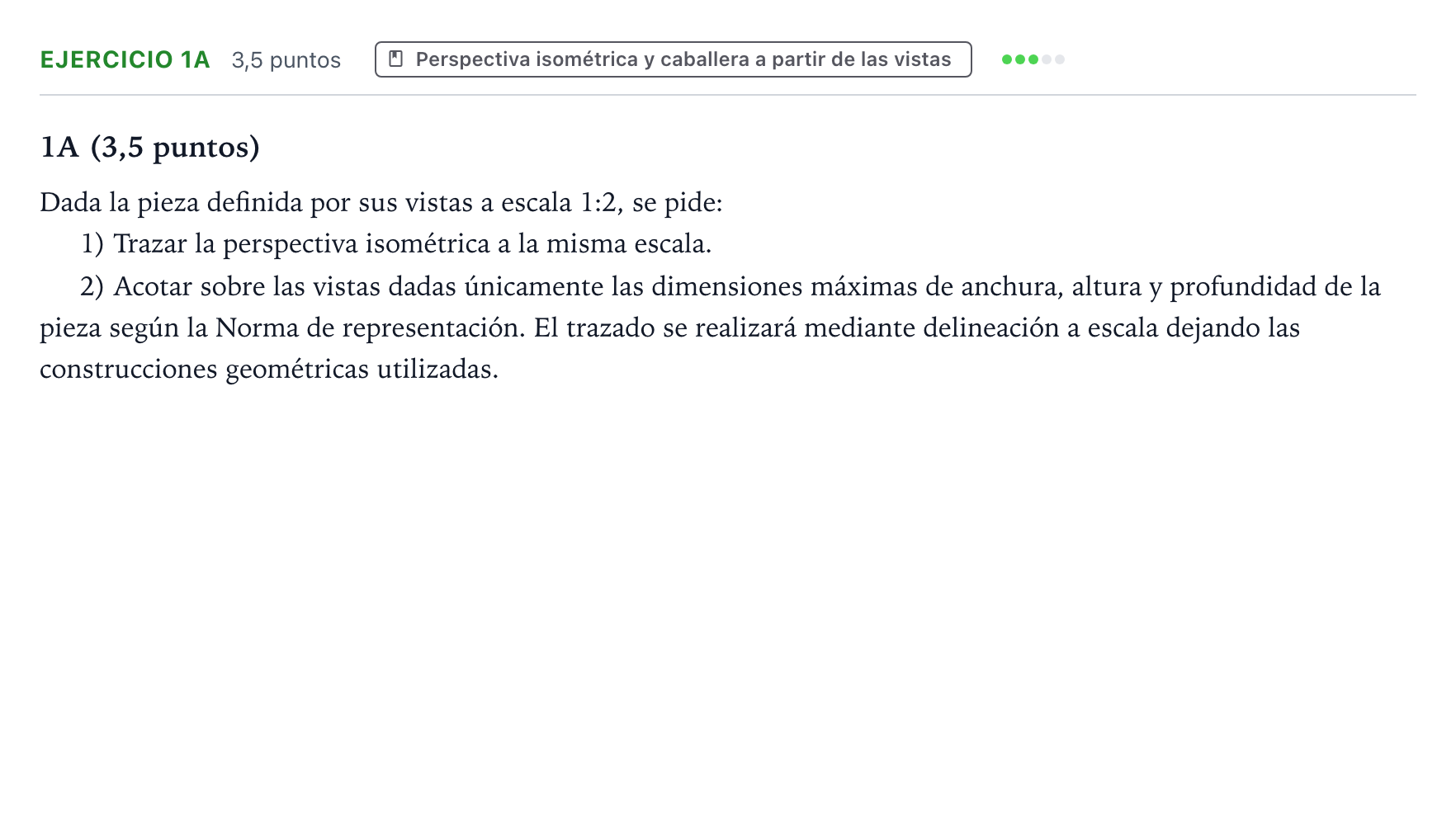

Enunciado: Ejercicio 1A · Dibujo técnico II PAU Aragón Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

1) Trazar la perspectiva isométrica a la misma escala. 2) Acotar sobre las vistas dadas únicamente las dimensiones máximas de anchura, altura y profundidad de la pieza según la Norma de representación.

Solución: 1. Perspectiva isométrica: Construcción de la base en ángulo recto y la pared vertical semicilíndrica con su ventana rectangular pasante y el nervio de refuerzo triangular, manteniendo la escala 1:2 sobre los ejes X, Y, Z. 2. Acotación: Tres cotas correspondientes a las dimensiones máximas totales (anchura total, altura total y profundidad total), expresadas con sus cifras reales en mm según normas de normalización, líneas auxiliares de cota y flechas normalizadas, sin acotar sobre aristas ocultas.
