Cuestión 4 · Dibujo técnico II PAU Aragón Extraordinaria 2023

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2023)

Enunciado

CUESTIÓN 4 (3'5 puntos)

Dada la pieza definida por sus vistas a escala 2:1 se pide: 1) Dibujar la perspectiva caballera a escala 2:1 (coeficientes de reducción Cx=Cz=1C_x = C_z = 1 y Cy=0.5C_y = 0.5). 2) Acotar según norma de representación sobre las vistas dadas únicamente diámetro y profundidad de la parte cilíndrica de la pieza. Todo el trazado se realizará mediante delineación a escala dejando constancia de las construcciones utilizadas.

1-2)

Sube una foto clara con la perspectiva caballera delineada en los ejes dados y la acotación solicitada sobre las vistas diédricas:

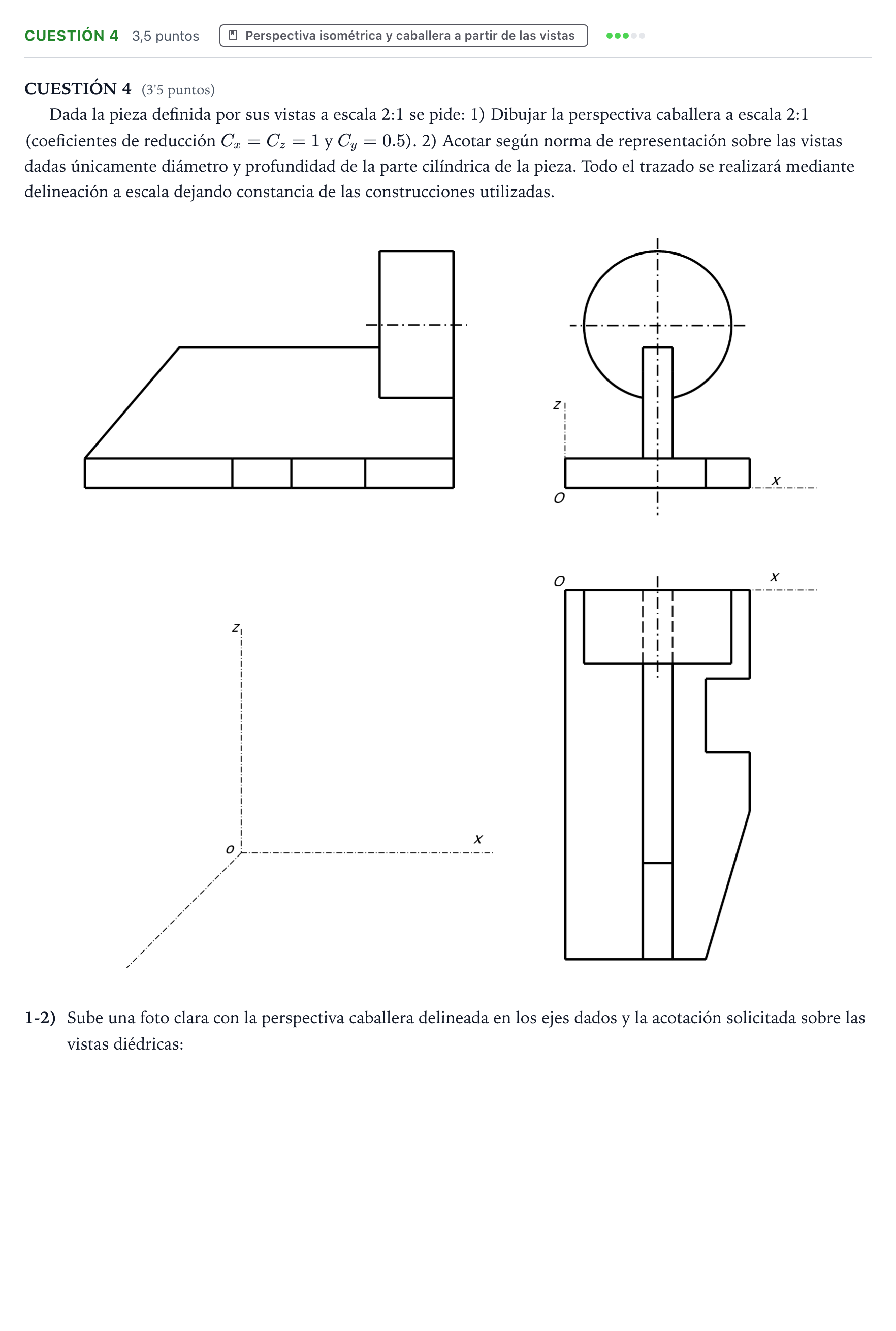

Enunciado: Cuestión 4 · Dibujo técnico II PAU Aragón Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

1) Dibujar la perspectiva caballera a escala 2:1. 2) Acotar sobre las vistas dadas diámetro y profundidad de la parte cilíndrica.

Solución: Perspectiva caballera correctamente situada en los ejes con aplicación del coeficiente de reducción Cy=0.5C_y = 0.5, trazando las caras frontales en verdadera magnitud (circunferencia del cilindro sin deformar en la vista frontal paralela a XOZ). Acotación normalizada sobre las vistas del diámetro del cilindro con símbolo ∅\varnothing y cota de profundidad del mismo, expresando las medidas reales de la pieza.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
