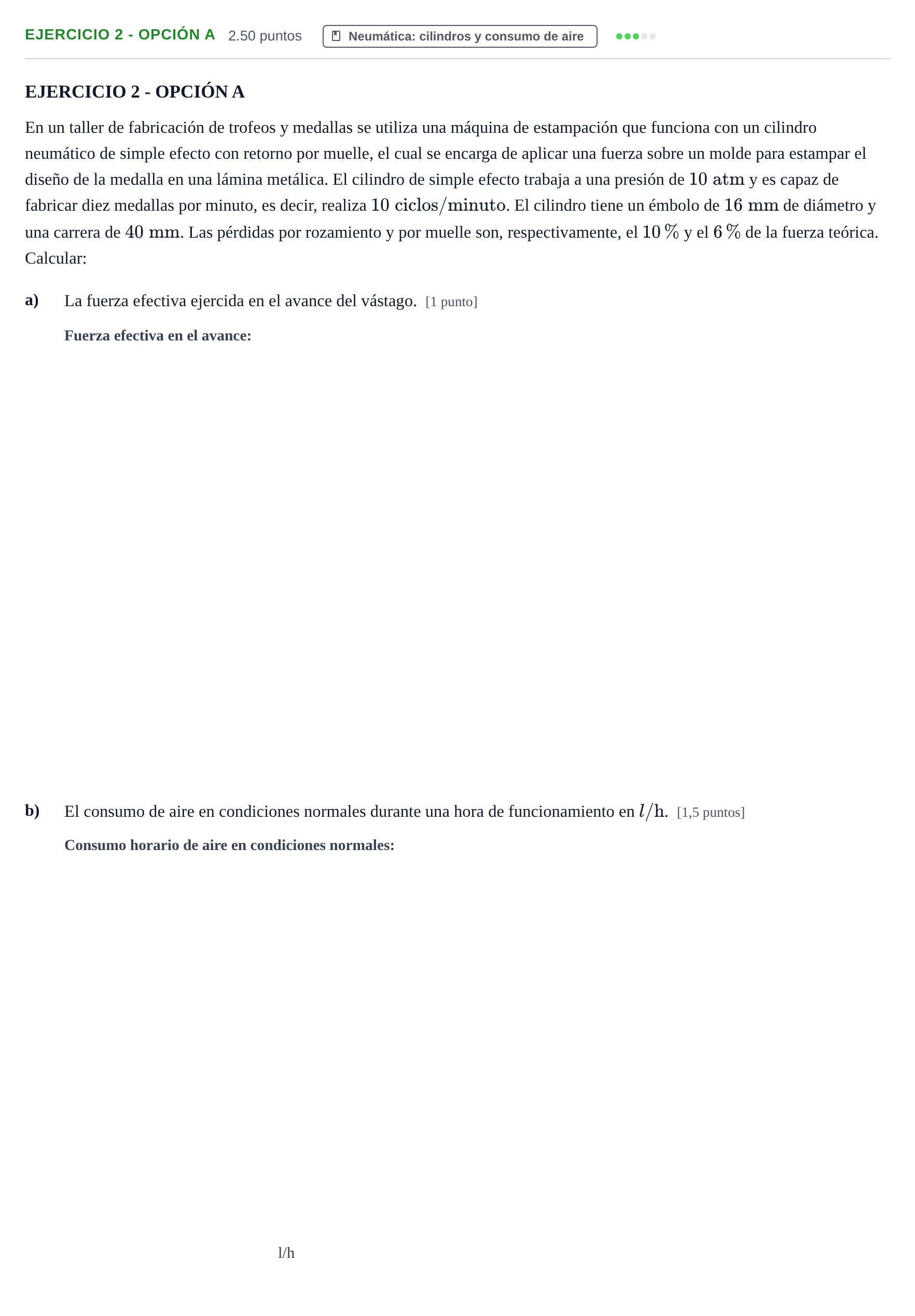

Ejercicio 2 - Opción A · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2 2025

EJERCICIO 2 - OPCIÓN A

En un taller de fabricación de trofeos y medallas se utiliza una máquina de estampación que funciona con un cilindro neumático de simple efecto con retorno por muelle, el cual se encarga de aplicar una fuerza sobre un molde para estampar el diseño de la medalla en una lámina metálica. El cilindro de simple efecto trabaja a una presión de $10\text{ atm}$ y es capaz de fabricar diez medallas por minuto, es decir, realiza $10\text{ ciclos/minuto}$. El cilindro tiene un émbolo de $16\text{ mm}$ de diámetro y una carrera de $40\text{ mm}$. Las pérdidas por rozamiento y por muelle son, respectivamente, el $10\,\%$ y el $6\,\%$ de la fuerza teórica. Calcular:

a)

La fuerza efectiva ejercida en el avance del vástago. [1 punto]

b)

El consumo de aire en condiciones normales durante una hora de funcionamiento en $l/\text{h}$. [1,5 puntos]

l/h
