Ejercicio 5 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Tema: Neumática: cilindros y consumo de aire · Del examen Ordinaria Reserva (2024)

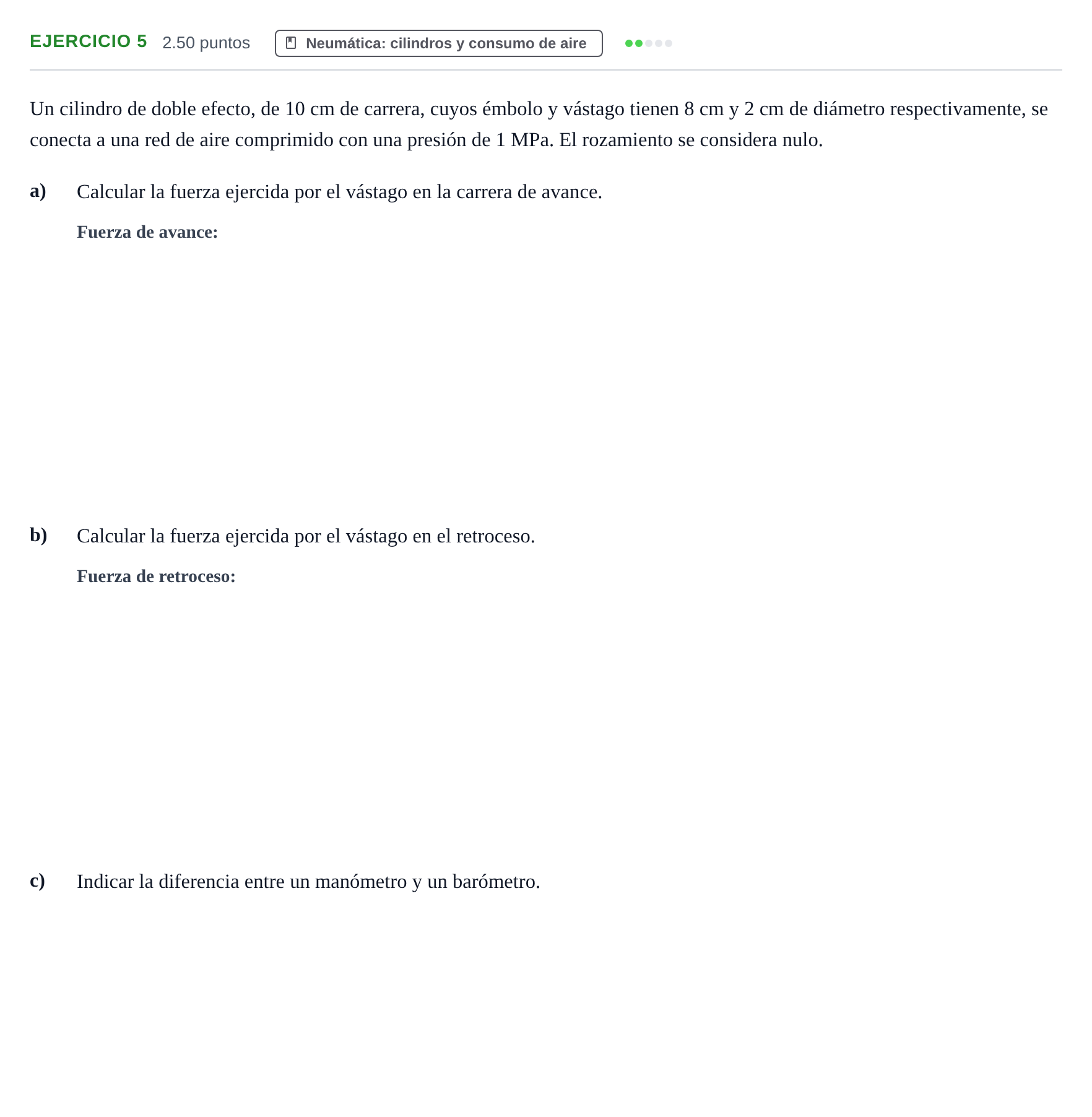

Enunciado

Un cilindro de doble efecto, de 10 cm de carrera, cuyos émbolo y vástago tienen 8 cm y 2 cm de diámetro respectivamente, se conecta a una red de aire comprimido con una presión de 1 MPa. El rozamiento se considera nulo.

a)

Calcular la fuerza ejercida por el vástago en la carrera de avance.

b)

Calcular la fuerza ejercida por el vástago en el retroceso.

c)

Indicar la diferencia entre un manómetro y un barómetro.

Enunciado: Ejercicio 5 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Reserva 2024

Solución

Según los criterios oficiales de corrección

a) Calcular la fuerza ejercida por el vástago en la carrera de avance

Solución: 5026,5 N5026{,}5\text{ N} / 5,03 kN5{,}03\text{ kN}

b) Calcular la fuerza ejercida por el vástago en el retroceso

Solución: 4712,4 N4712{,}4\text{ N} / 4,71 kN4{,}71\text{ kN}

c) Indicar la diferencia entre un manómetro y un barómetro

Solución: El barómetro mide la presión atmosférica, mientras que el manómetro mide la presión relativa (presión manométrica) de fluidos en recipientes cerrados respecto a la presión atmosférica.
