Enunciado

EJERCICIO 2

EJERCICIO 2

OPCIÓN B

Un brazo robótico utilizado en una línea de ensamblaje industrial está equipado con un cilindro neumático de doble efecto que controla la apertura y el cierre de una pinza para la manipulación de piezas. El cilindro tiene un émbolo de 20 mm de diámetro, un vástago de 8 mm de diámetro y una carrera de 40 mm. El sistema incluye un compresor que suministra aire comprimido a 9 bares y realiza una maniobra de 12 ciclos por minuto. Calcular:

a)

La fuerza que ejerce el vástago en la carrera de avance. [1 punto]

b)

El consumo de aire en condiciones normales en l/minl /\mathrm{min}. [1,5 puntos]

l/min

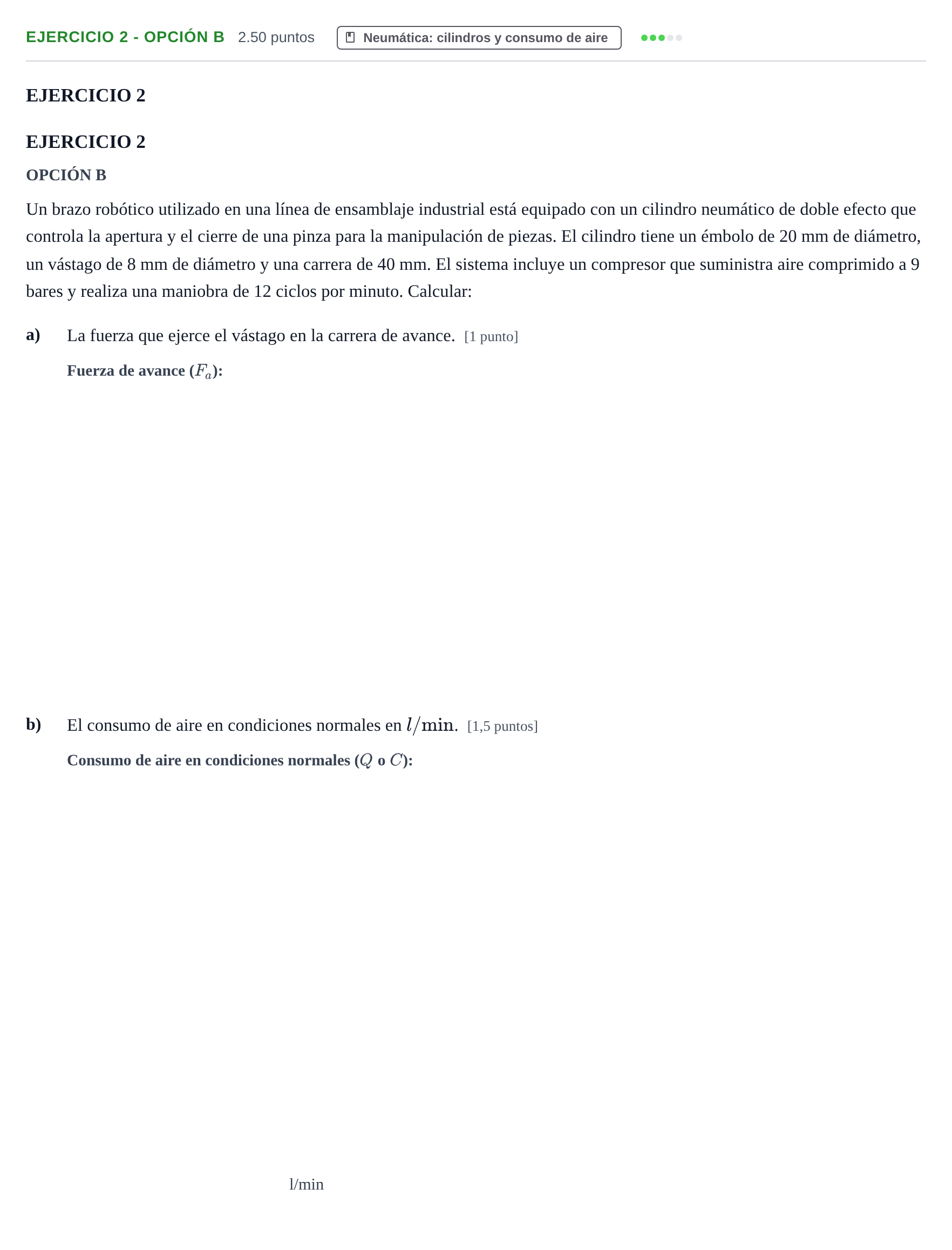

Enunciado: Ejercicio 2 - Opción B · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2025

Solución

Según los criterios oficiales de corrección

a) La fuerza que ejerce el vástago en la carrera de avance. [1 punto]

Solución: 282,74282{,}74 N / 28,8528{,}85 kp

b) El consumo de aire en condiciones normales en l / min. [1,5 puntos]

Solución: 2,772{,}77 / 2,502{,}50
