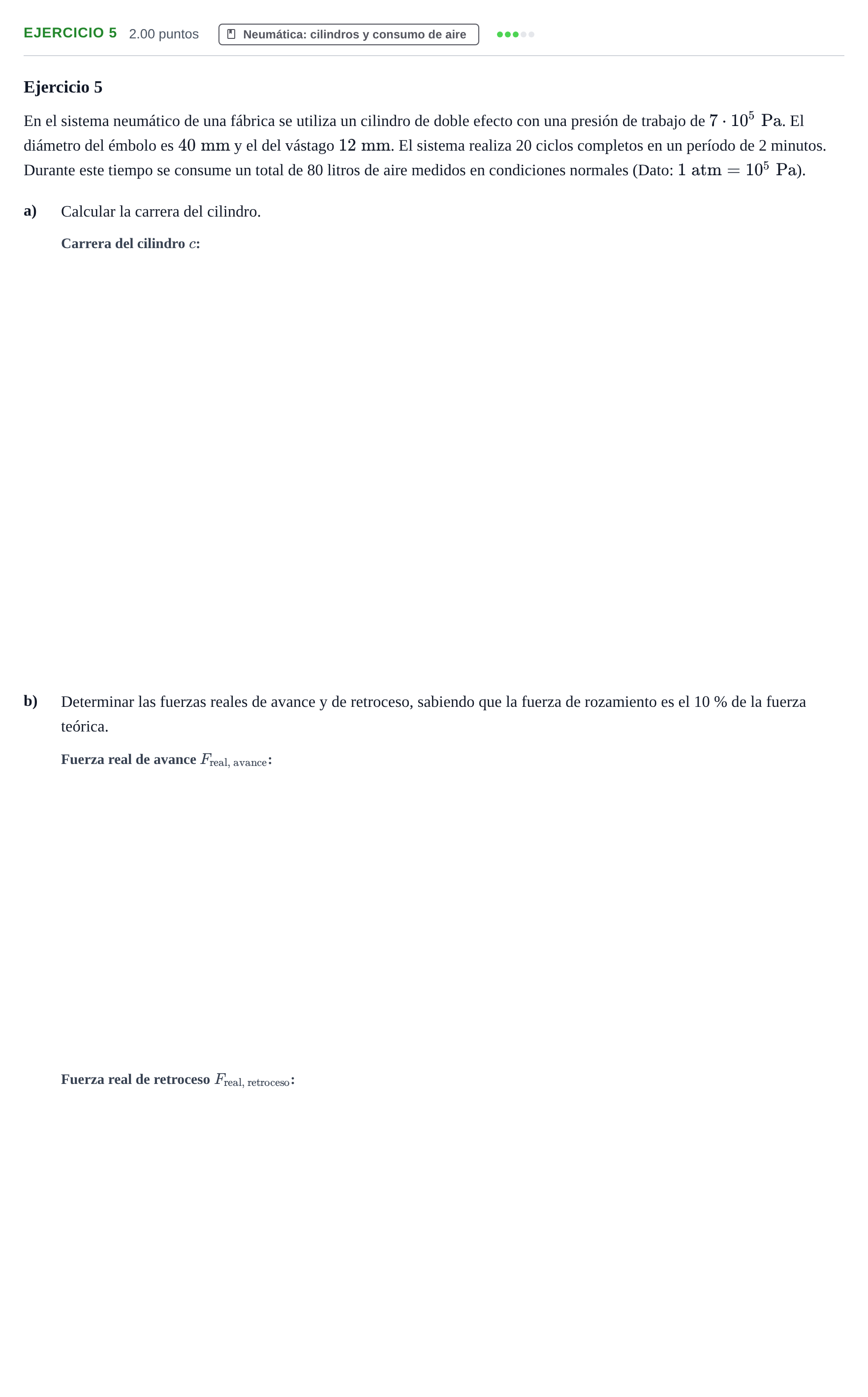

Ejercicio 5

En el sistema neumático de una fábrica se utiliza un cilindro de doble efecto con una presión de trabajo de $7\cdot 10^5\text{ Pa}$. El diámetro del émbolo es $40\text{ mm}$ y el del vástago $12\text{ mm}$. El sistema realiza 20 ciclos completos en un período de 2 minutos. Durante este tiempo se consume un total de 80 litros de aire medidos en condiciones normales (Dato: $1\text{ atm} = 10^5\text{ Pa}$).

a)

Calcular la carrera del cilindro.

b)

Determinar las fuerzas reales de avance y de retroceso, sabiendo que la fuerza de rozamiento es el 10 % de la fuerza teórica.
