Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Tema: Neumática: cilindros y consumo de aire · Del examen Ordinaria Suplente (2024)

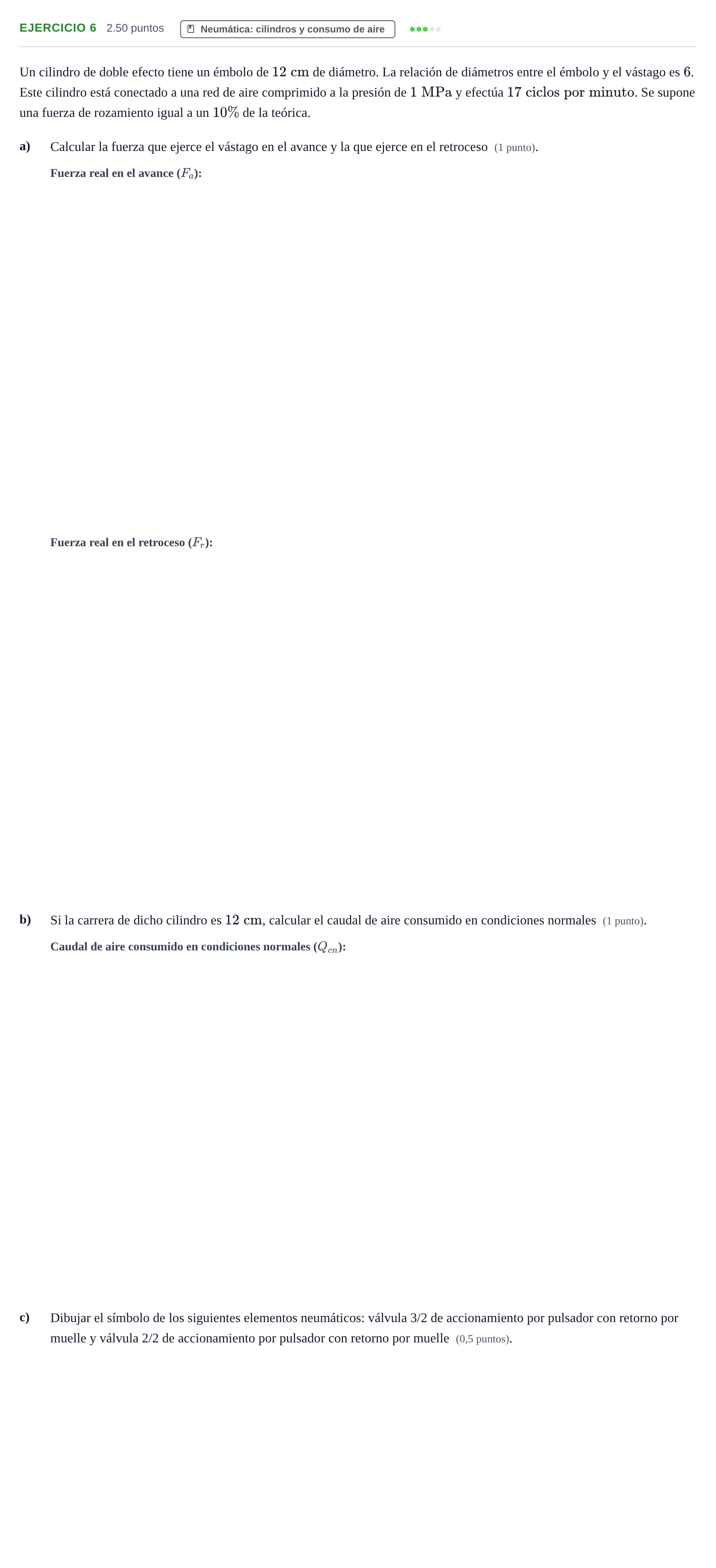

Enunciado

Un cilindro de doble efecto tiene un émbolo de 12 cm12\text{ cm} de diámetro. La relación de diámetros entre el émbolo y el vástago es 66. Este cilindro está conectado a una red de aire comprimido a la presión de 1 MPa1\text{ MPa} y efectúa 17 ciclos por minuto17\text{ ciclos por minuto}. Se supone una fuerza de rozamiento igual a un 10%10\% de la teórica.

a)

Calcular la fuerza que ejerce el vástago en el avance y la que ejerce en el retroceso (1 punto).

b)

Si la carrera de dicho cilindro es 12 cm12\text{ cm}, calcular el caudal de aire consumido en condiciones normales (1 punto).

c)

Dibujar el símbolo de los siguientes elementos neumáticos: válvula 3/2 de accionamiento por pulsador con retorno por muelle y válvula 2/2 de accionamiento por pulsador con retorno por muelle (0,5 puntos).

Enunciado: Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

a) Calcular la fuerza que ejerce el vástago en el avance

Solución: 10179 N / 10,18 kN

a) Calcular la fuerza que ejerce el vástago en el retroceso

Solución: 9896 N / 9,90 kN

b) Si la carrera de dicho cilindro es 12 cm, calcular el caudal de aire consumido en condiciones normales

Solución: 428,4 L/min / 0,428 m³/min / 7,14 L/s

c) Dibujar el símbolo de los siguientes elementos neumáticos: válvula 3/2 de accionamiento por pulsador con retorno por muelle y válvula 2/2 de accionamiento por pulsador con retorno por muelle

Solución: Válvula 3/2: Dos casillas cuadradas. Tres vías numeradas (1 para alimentación de presión, 2 para utilización y 3 para escape). Símbolo de pulsador manual en el lateral izquierdo y resorte (muelle) en el derecho (normalmente cerrada o normalmente abierta). Válvula 2/2: Dos casillas cuadradas. Dos vías numeradas (1 para presión, 2 para utilización). Accionamiento por pulsador a la izquierda y muelle a la derecha.
