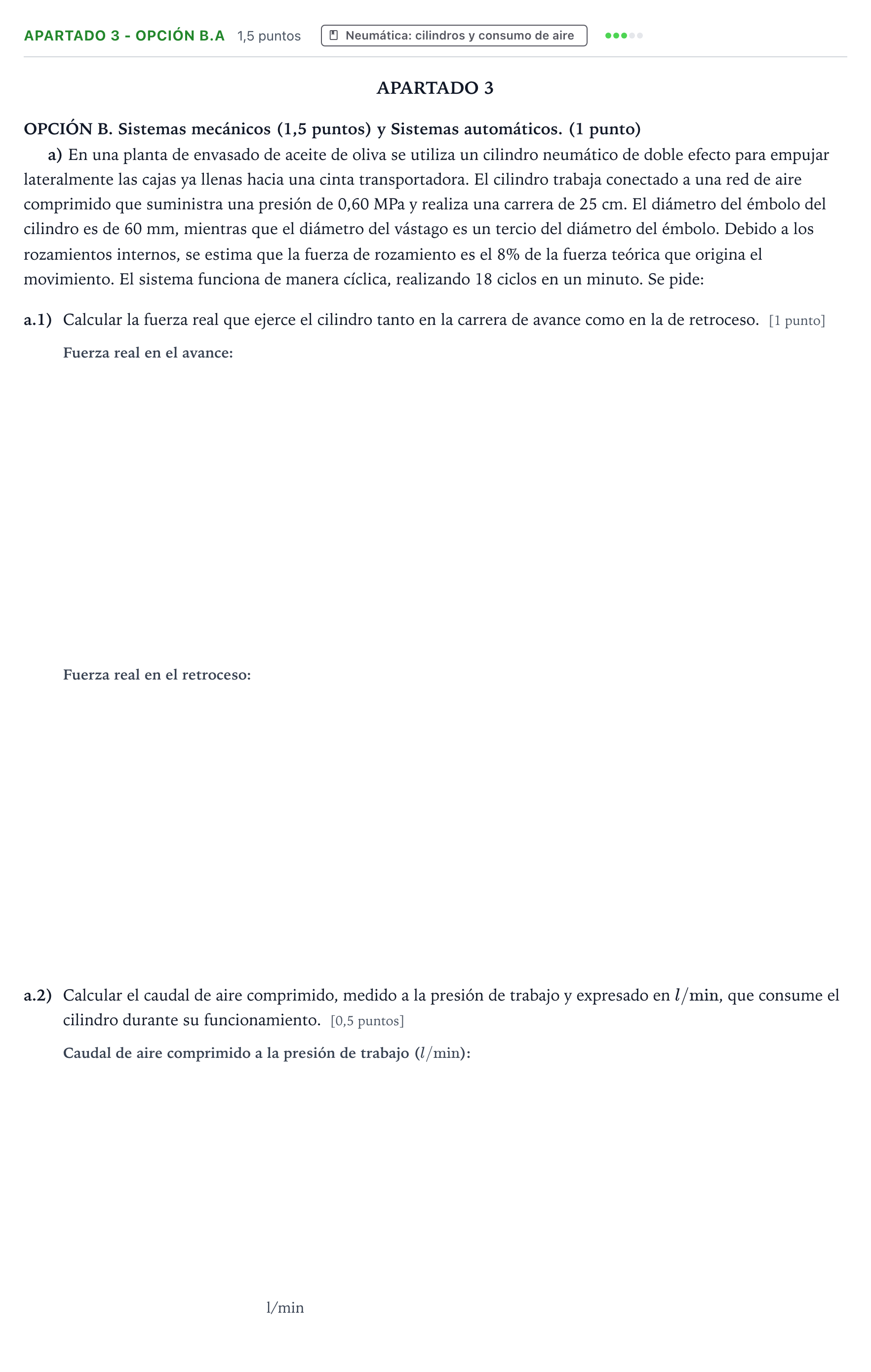

Apartado 3 - Opción B.a · Tecnología e Ingeniería II PAU Andalucía Ordinaria Titular 2026

APARTADO 3

OPCIÓN B. Sistemas mecánicos (1,5 puntos) y Sistemas automáticos. (1 punto)

a) En una planta de envasado de aceite de oliva se utiliza un cilindro neumático de doble efecto para empujar lateralmente las cajas ya llenas hacia una cinta transportadora. El cilindro trabaja conectado a una red de aire comprimido que suministra una presión de 0,60 MPa y realiza una carrera de 25 cm. El diámetro del émbolo del cilindro es de 60 mm, mientras que el diámetro del vástago es un tercio del diámetro del émbolo. Debido a los rozamientos internos, se estima que la fuerza de rozamiento es el 8% de la fuerza teórica que origina el movimiento. El sistema funciona de manera cíclica, realizando 18 ciclos en un minuto. Se pide:

a.1)

Calcular la fuerza real que ejerce el cilindro tanto en la carrera de avance como en la de retroceso. [1 punto]

a.2)

Calcular el caudal de aire comprimido, medido a la presión de trabajo y expresado en $l/\mathrm{min}$, que consume el cilindro durante su funcionamiento. [0,5 puntos]

l/min
