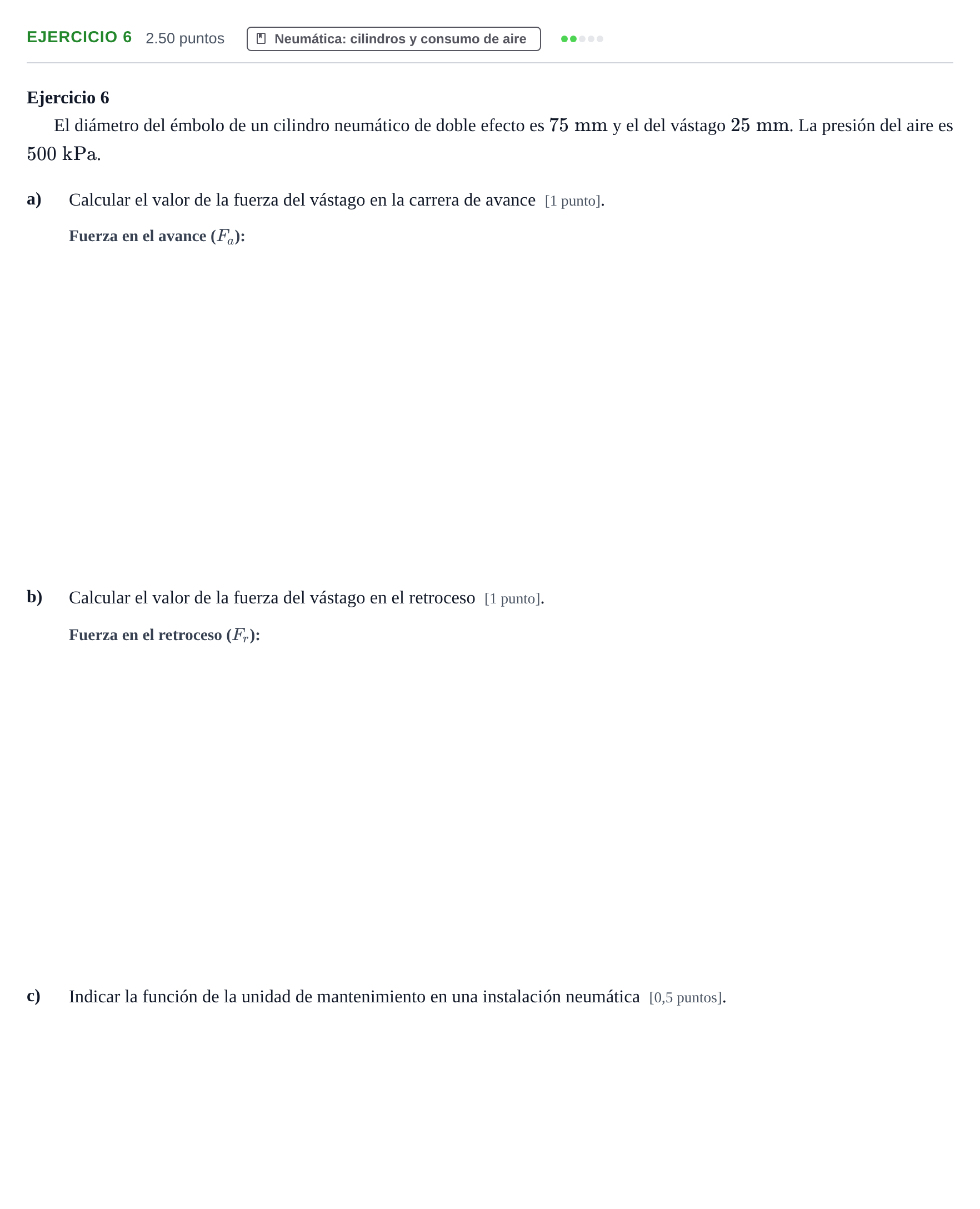

Ejercicio 6 · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2024

a) Calcular el valor de la fuerza del vástago en la carrera de avance (1 punto).

Solución: $2208{,}93\text{ N}$ / $2{,}21\text{ kN}$

b) Calcular el valor de la fuerza del vástago en el retroceso (1 punto).

Solución: $1963{,}50\text{ N}$ / $1{,}96\text{ kN}$

c) Indicar la función de la unidad de mantenimiento en una instalación neumática (0,5 puntos).

Solución: Acondicionar el aire comprimido antes de entrar al circuito mediante tres elementos (FRL): filtrar impurezas y condensados (filtro), regular y mantener constante la presión de trabajo (regulador de presión) y lubricar las partes móviles de los actuadores y válvulas (lubricador).
