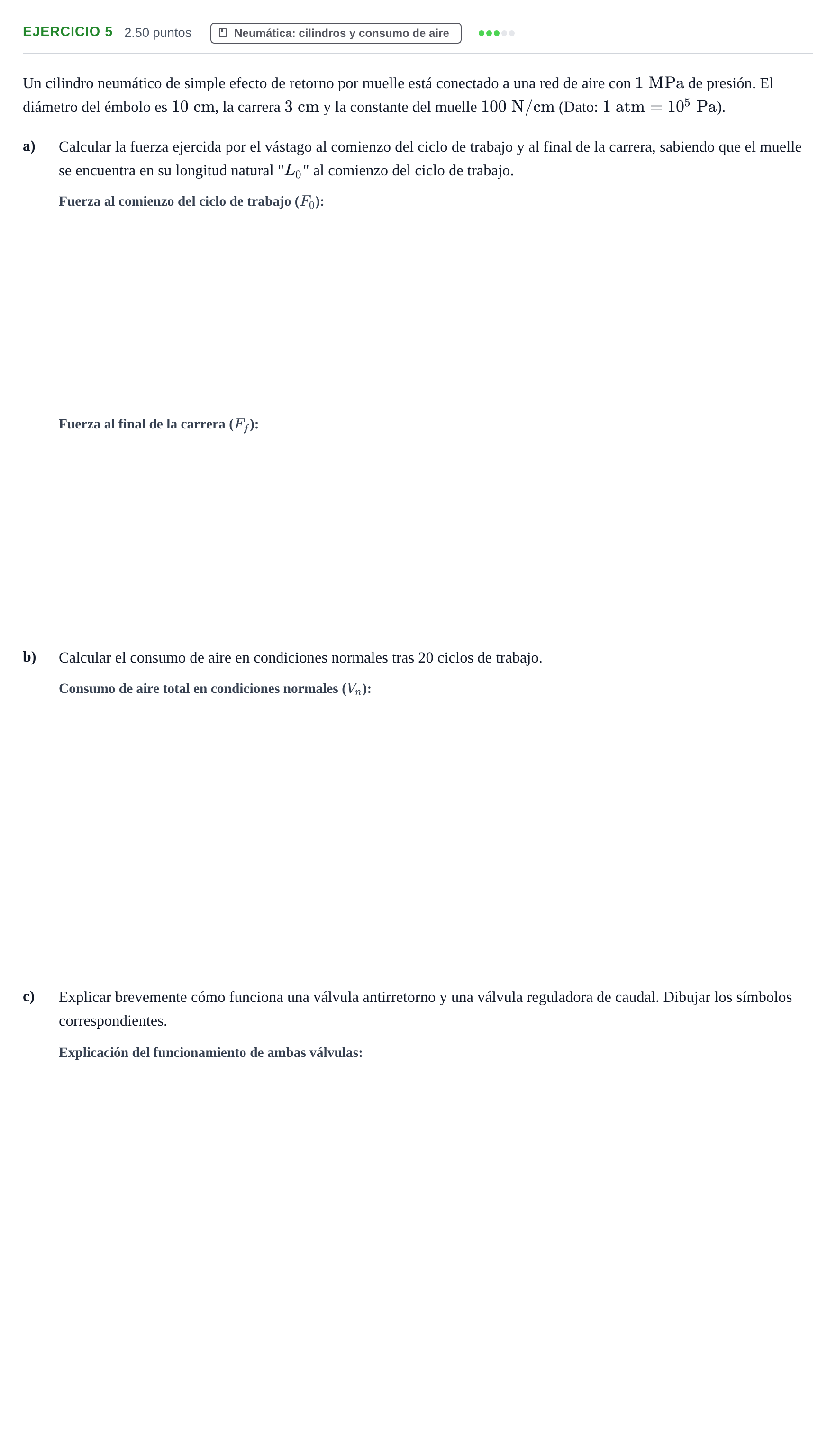

Ejercicio 5 · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

Fuerza ejercida por el vástago al comienzo del ciclo de trabajo

Solución: $7854\text{ N}$ / $7{,}854\text{ kN}$ / $2500\pi\text{ N}$

Fuerza ejercida por el vástago al final de la carrera

Solución: $7554\text{ N}$ / $7{,}554\text{ kN}$

Consumo de aire en condiciones normales tras 20 ciclos de trabajo

Solución: $47{,}12\text{ L}$ / $47{,}12\text{ dm}^3$ / $0{,}04712\text{ m}^3$

Explicación del funcionamiento de una válvula antirretorno y una válvula reguladora de caudal

Solución: Válvula antirretorno: permite el paso del fluido en un solo sentido, bloqueándolo en sentido contrario mediante un obturador accionado por muelle o bola. Válvula reguladora de caudal: reduce o estrangula la sección de paso del fluido para controlar y limitar el caudal que circula por el conducto.

Símbolos de la válvula antirretorno y de la válvula reguladora de caudal

Solución: El símbolo de la válvula antirretorno consiste en una bola apoyada sobre un asiento cónico retenida por un muelle dentro de un recuadro. El símbolo de la válvula reguladora de caudal consiste en dos arcos enfrentados estrangulando la línea de paso (o estrangulación regulable con flecha).
