Ejercicio 5 c) - Neumática · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Tema: Neumática: cilindros y consumo de aire · Del examen Ordinaria Suplente (2024)

Enunciado

En un taller mecánico se utiliza un elevador hidráulico para levantar un automóvil y realizar reparaciones debajo de él. El sistema hidráulico consta de dos pistones conectados por un tubo lleno de un fluido incompresible. El pistón grande, que tiene una sección de 200 cm2200\text{ cm}^2, soporta el automóvil, mientras que el pistón pequeño, de 20 cm220\text{ cm}^2 de sección, se acciona manualmente.

c)

Representar el símbolo de una válvula de simultaneidad neumática y explicar su funcionamiento (0,5 puntos).

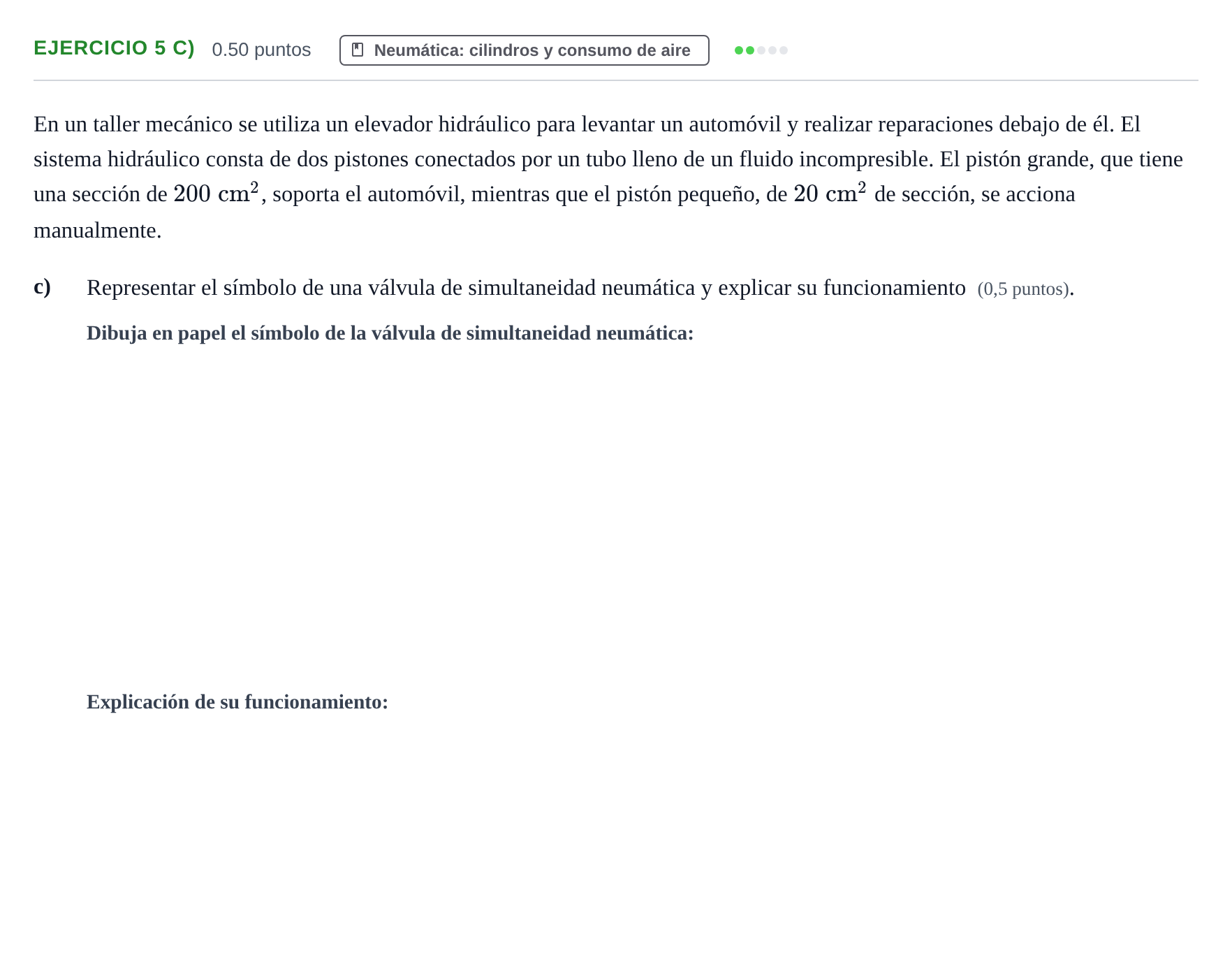

Enunciado: Ejercicio 5 c) - Neumática · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

Explicación del funcionamiento de la válvula de simultaneidad neumática

Solución: La válvula de simultaneidad tiene dos entradas (generalmente 1 y 1, o X e Y) y una salida (2 o A). Realiza la función lógica 'Y' (AND): solo permite la salida de aire comprimido cuando hay presión simultáneamente en ambas entradas. Si solo llega señal por una entrada, el elemento móvil obtura esa vía impidiendo que el aire pase a la salida.

c) Representar el símbolo de una válvula de simultaneidad neumática

Solución: Símbolo normalizado de la válvula de simultaneidad (función AND): un recuadro rectangular con dos entradas inferiores o laterales (1 y 1) y una salida superior (2), con un carrete móvil central y dos asientos enfrentados que bloquean la salida si solo entra presión por una de las vías.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
