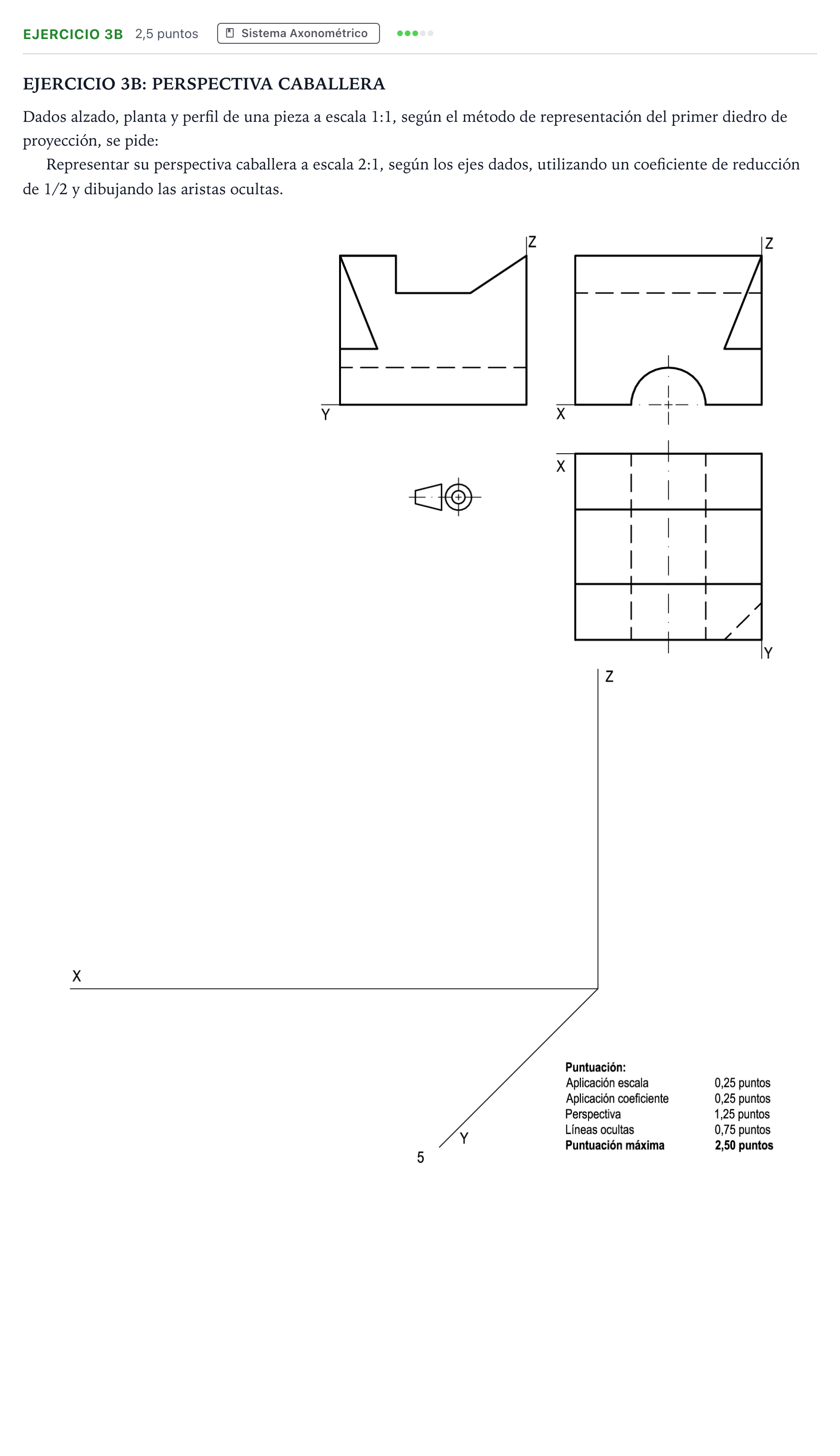

Ejercicio 3B · Dibujo técnico II PAU Andalucía Ordinaria Titular 2026

Representar su perspectiva caballera a escala 2:1, según los ejes dados, utilizando un coeficiente de reducción de 1/2 y dibujando las aristas ocultas.

Solución: La representación en perspectiva caballera consta de los siguientes elementos construidos a partir del triedro dado: 1. Prisma envolvente y aplicación de medidas: - Ejes $X$ y $Z$: las dimensiones tomadas de las vistas a escala 1:1 se multiplican por el factor de escala $2$ (sin reducción, $C_x = C_z = 1$). - Eje $Y$: las dimensiones se multiplican por la escala ($2$) y por el coeficiente de reducción ($1/2$), resultando una escala efectiva de $1:1$ a lo largo del eje $Y$. 2. Morfología de la pieza: - Túnel o ranura semicilíndrica inferior: Atraviesa la base de la pieza de parte a parte en la dirección del eje $Y$. En la cara frontal paralela al plano $XZ$, el semicírculo se dibuja en verdadera magnitud (con radio multiplicado por 2). La generatriz superior del túnel se dibuja oculta. - Rebajes y chaflanes superiores: En la parte superior hay un cajeado rectangular centrado y un plano inclinado lateral hacia la esquina derecha, mientras que en la parte izquierda se aprecia una cara inclinada. - Chaflán en planta: En la esquina inferior derecha de la planta se observa un chaflán vertical que corta la arista correspondiente. 3. Aristas vistas y ocultas: - Todas las aristas visibles se trazan con línea continua gruesa. - Las aristas ocultas (fondo del túnel semicilíndrico, límites posteriores del cajeado y aristas interiores de la base) se trazan con línea de trazos de grosor medio según la norma UNE.
