Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2025

Enunciado

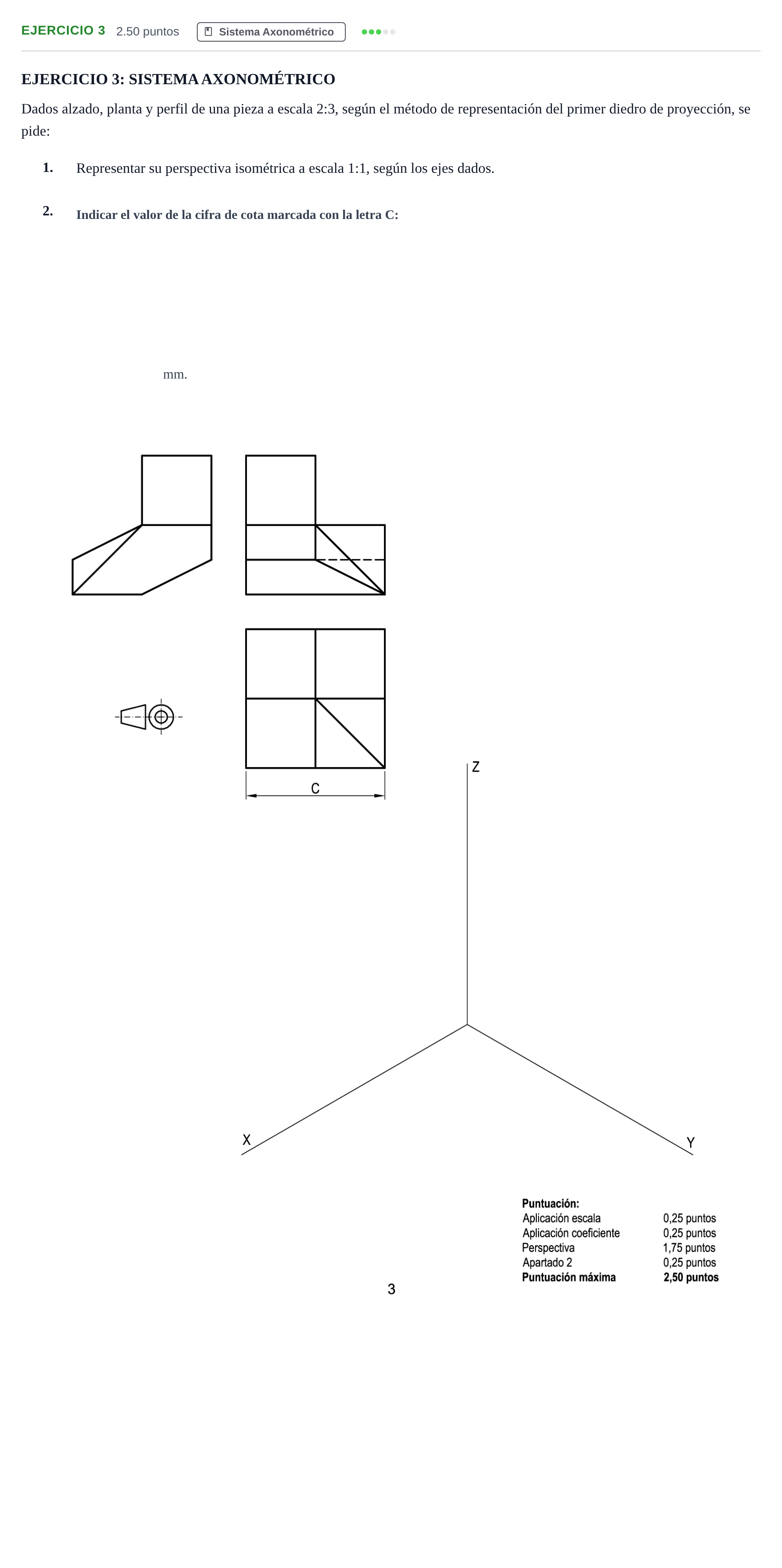

EJERCICIO 3: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

Representar su perspectiva isométrica a escala 1:1, según los ejes dados.

mm.

Enunciado: Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2025

Según los criterios oficiales de corrección

2. Indicar el valor de la cifra de cota marcada con la letra C:

Solución: 60 / 40

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados.

Solución: Perspectiva isométrica de la pieza a escala 1:1 con el coeficiente de reducción correspondiente aplicado según las normas.
