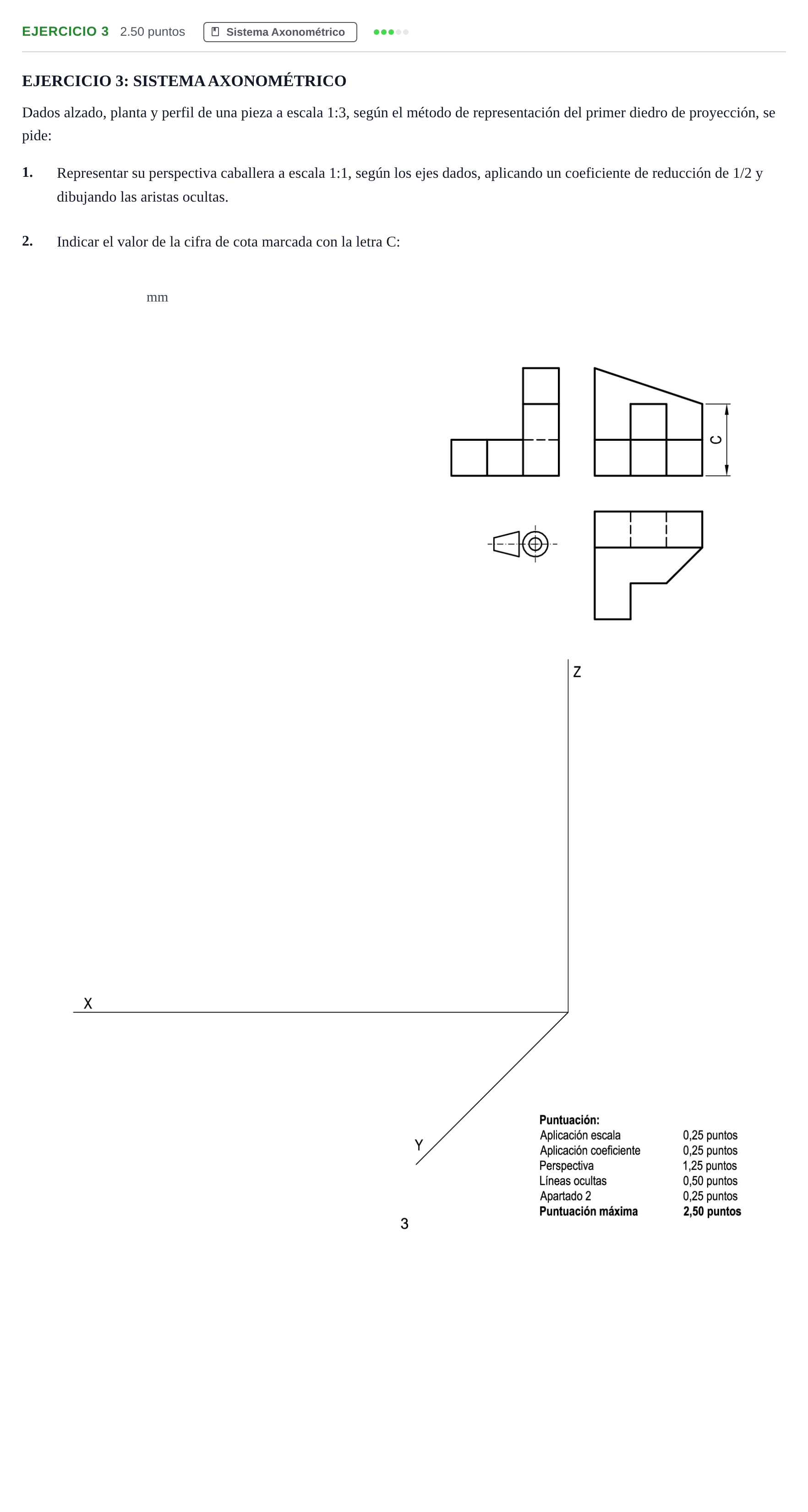

Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2 2025

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 60

1. Representar su perspectiva caballera a escala 1:1, según los ejes dados, aplicando un coeficiente de reducción de 1/2 y dibujando las aristas ocultas.

Solución: Perspectiva caballera construida a escala 1:1 a partir de las medidas de las vistas (triplicando las medidas de las vistas diédricas dadas a 1:3): - Las medidas paralelas a los ejes X y Z se trasladan directamente multiplicadas por 3 (al pasar de 1:3 a escala 1:1 en el plano frontal no hay reducción). - Las medidas paralelas al eje Y (profundidad) se multiplican por 3 y se les aplica el coeficiente de reducción de $1/2$ (es decir, se trasladan multiplicadas por $1{,}5$). - Se representan todas las aristas vistas con trazo continuo grueso y las aristas ocultas interiores con trazo discontinuo.
