Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2025

Tema: Sistema Axonométrico · Del examen Ordinaria Suplente 2 (2025)

Enunciado

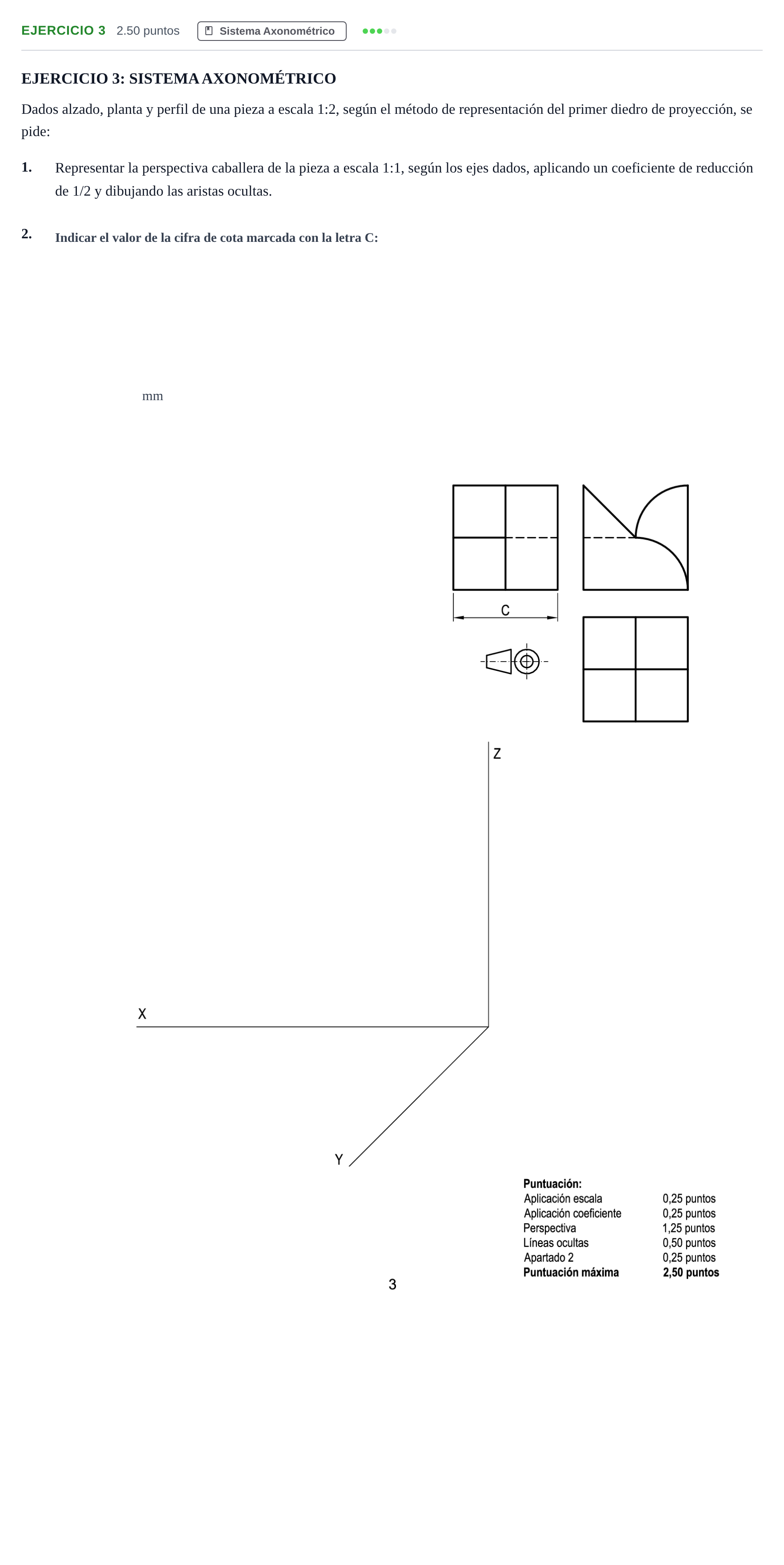

EJERCICIO 3: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 1:2, según el método de representación del primer diedro de proyección, se pide:

1.

Representar la perspectiva caballera de la pieza a escala 1:1, según los ejes dados, aplicando un coeficiente de reducción de 1/2 y dibujando las aristas ocultas.

2.

mm

Enunciado: Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2025

Solución

Solución de AprenAI (no es la oficial)

2. Indicar el valor de la cifra de cota marcada con la letra C:

Solución: 60

La solución del apartado que falta y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
