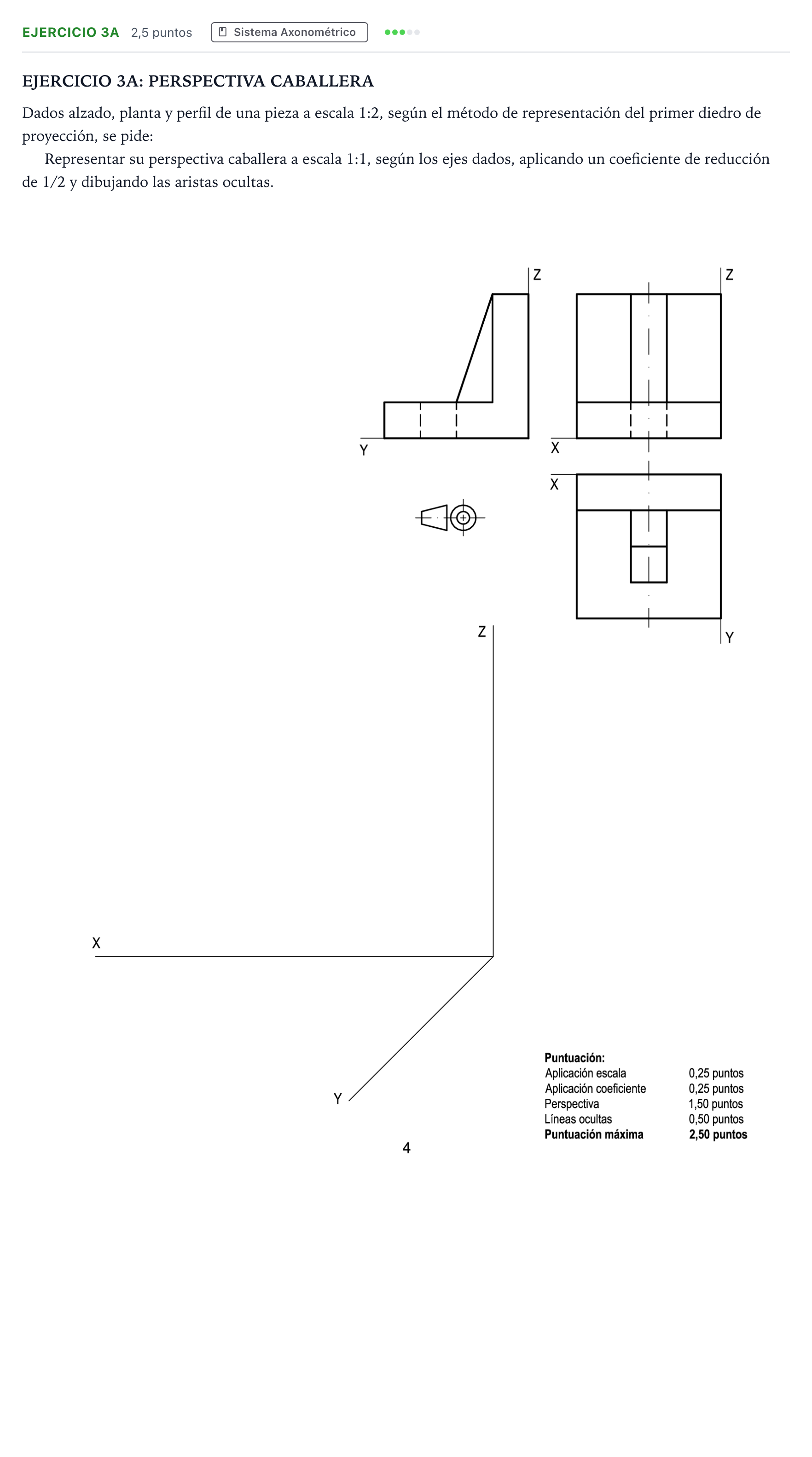

Ejercicio 3A · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2026

Representar su perspectiva caballera a escala 1:1, según los ejes dados, aplicando un coeficiente de reducción de 1/2 y dibujando las aristas ocultas.

Solución: La perspectiva caballera debe mostrar la pieza orientada sobre el triedro X, Y, Z dado. El plano XZ va en verdadera magnitud y el eje Y es oblicuo, con reducción 1/2. - Geometría de la pieza: es un cuerpo en 'L'. Tomando como módulo m ≈ el espesor de la base, el prisma envolvente mide aproximadamente 4m (X) × 4m (Y) × 4m (Z). - Base horizontal: 4m × 4m × 1m de altura. - Pared vertical trasera: espesor 1m en Y y toda la altura 4m, adosada al plano XZ. - Nervio triangular central: ancho 1m en X, centrado. Sale de la cara delantera de la pared, se apoya en la base y tiene un cateto de 1m en Y y otro de 3m en Z. Su cara inclinada va desde lo alto de la pared hasta la base. - Hueco rectangular pasante vertical en la base: mismo ancho en X que el nervio (1m, centrado) y 1m en Y, situado inmediatamente delante del pie del nervio. Atraviesa toda la altura de la base. - Escala 1:1: todas las medidas tomadas de las vistas (escala 1:2) se multiplican por 2. - Coeficiente de reducción 1/2 en Y: las profundidades se multiplican además por 0,5, es decir, en Y se lleva la medida tal cual aparece en las vistas. En X y Z se lleva el doble de la medida de las vistas. - Aristas ocultas: en línea discontinua se dibujan las aristas no vistas del hueco pasante (paredes interiores y arista inferior de salida en la cara de abajo de la base) y las aristas traseras e inferiores del conjunto que quedan tapadas.
