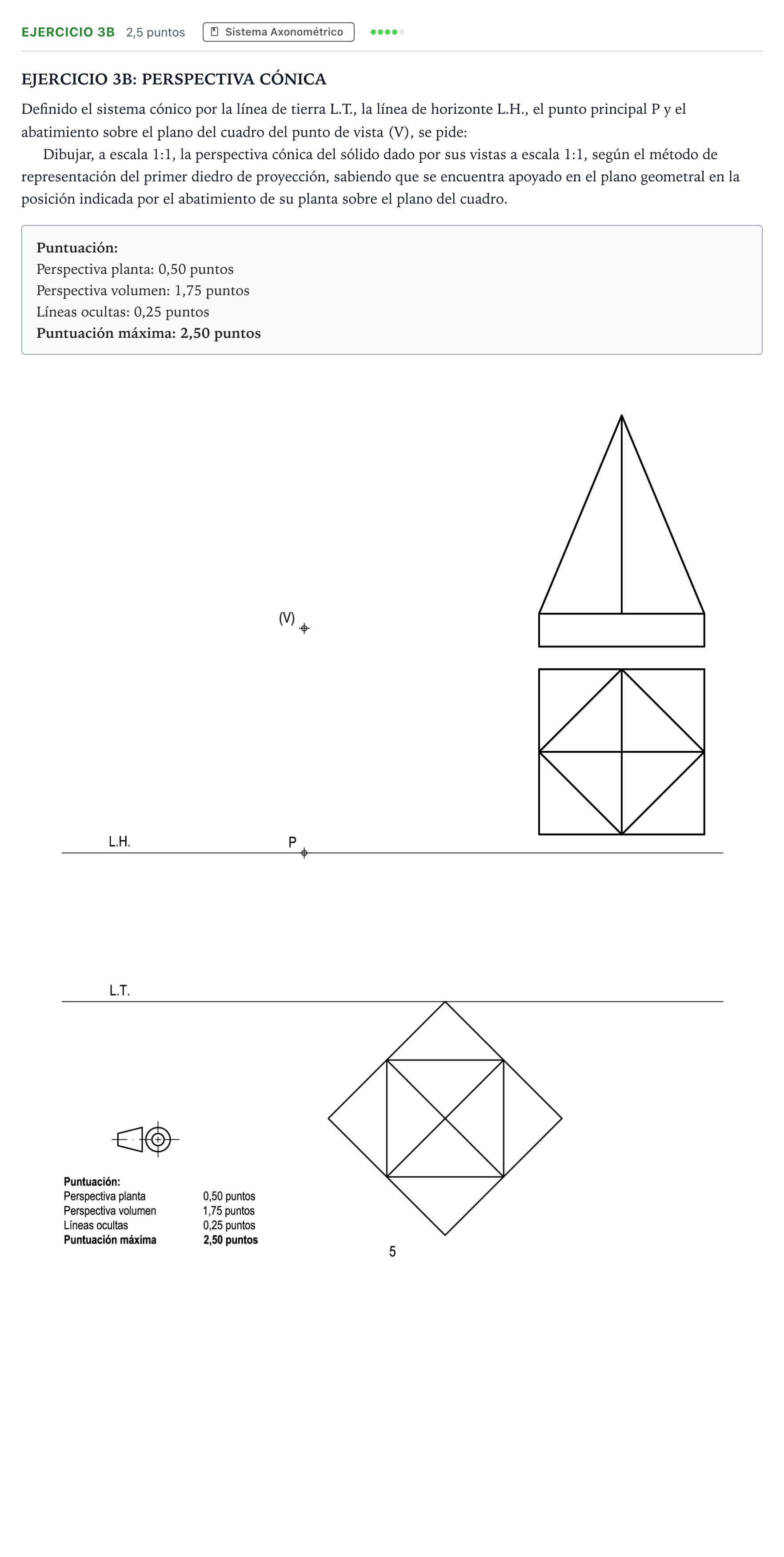

Ejercicio 3B · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2026

Dibujar, a escala 1:1, la perspectiva cónica del sólido dado por sus vistas a escala 1:1, según el método de representación del primer diedro de proyección, sabiendo que se encuentra apoyado en el plano geometral en la posición indicada por el abatimiento de su planta sobre el plano del cuadro.

Solución: Representación en perspectiva cónica oblicua del sólido compuesto por un prisma recto de base cuadrada y una pirámide cuadrangular apoyada sobre él. Se obtienen los puntos de fuga $F_1$ y $F_2$ en la L.H. trazando paralelas a las direcciones de los lados de la base desde $(V)$. Se fuga la base apoyada en el plano geometral utilizando los puntos métricos o proyectantes desde $(V)$ a la L.T. Se levantan las alturas en verdadera magnitud sobre la L.T. en las trazas de los planos verticales que contienen a las caras, fugándolas convenientemente para determinar las aristas superiores del zócalo prismático y la cúspide de la pirámide. Se completan las aristas vistas con línea continua y las ocultas con línea discontinua de trazos.
