Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2025

Tema: Sistema Axonométrico · Del examen Ordinaria Suplente 1 (2025)

Enunciado

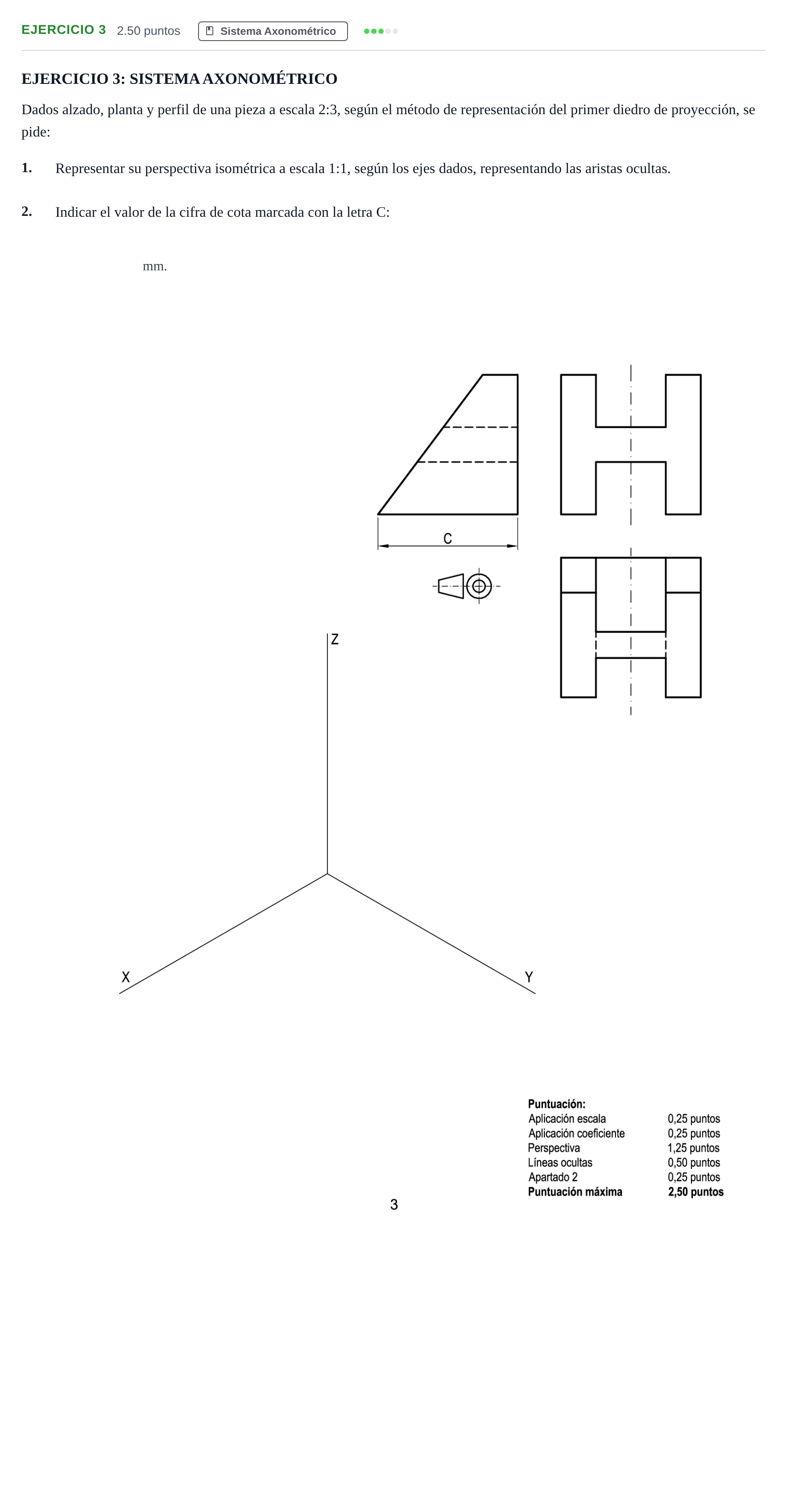

EJERCICIO 3: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 2:3, según el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm.

Enunciado: Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2025

Solución

Según los criterios oficiales de corrección

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 60

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica de la pieza a escala 1:1 con coeficiente de reducción aplicado y representación de todas las aristas vistas y ocultas correspondientes al cuerpo prismático en 'H' con chaflán inclinado en su parte delantera.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
