Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 1 2025

Tema: Sistema Axonométrico · Del examen Extraordinaria Suplente 1 (2025)

Enunciado

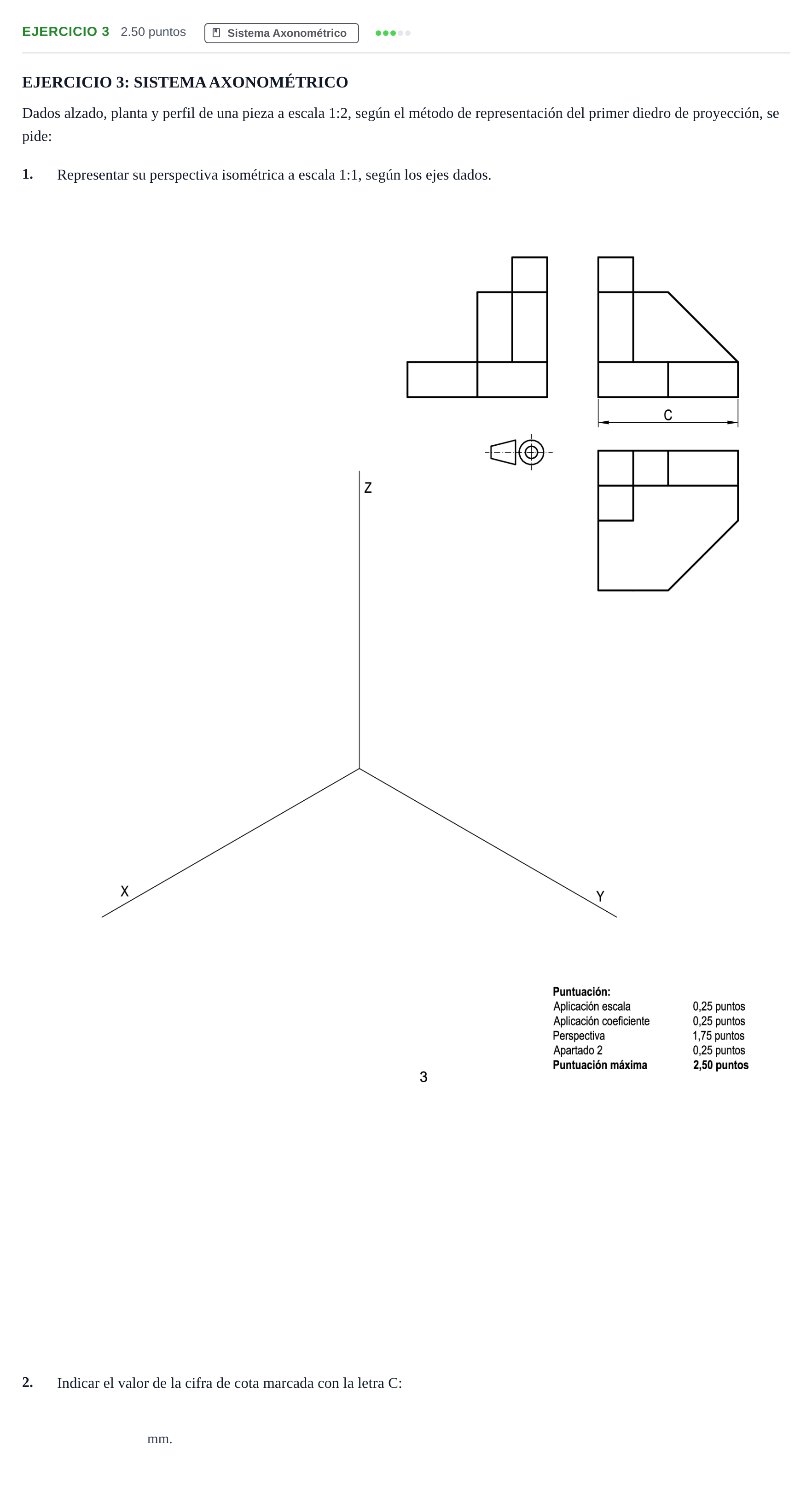

EJERCICIO 3: SISTEMA AXONOMÉTRICO

Dados alzado, planta y perfil de una pieza a escala 1:2, según el método de representación del primer diedro de proyección, se pide:

1.

Representar su perspectiva isométrica a escala 1:1, según los ejes dados.

2.

Indicar el valor de la cifra de cota marcada con la letra C:

mm.

Enunciado: Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 1 2025

Solución

Según los criterios oficiales de corrección

2. Indicar el valor de la cifra de cota marcada con la letra C:

Solución: 60 / 70 / 80

1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados.

Solución: Perspectiva isométrica completa y proporcionada de la pieza según los ejes axonométricos X, Y, Z dados, aplicando la escala 1:1 (doble del tamaño de las vistas) y el coeficiente de reducción isométrica si procede (0,816). Distribución de la puntuación: - Aplicación de la escala: 0,25 puntos. - Aplicación del coeficiente de reducción: 0,25 puntos. - Trazado de la perspectiva correcta: 1,75 puntos.
