Opción A - Ejercicio 1º · Dibujo técnico II PAU Andalucía Extraordinaria Reserva B 2013

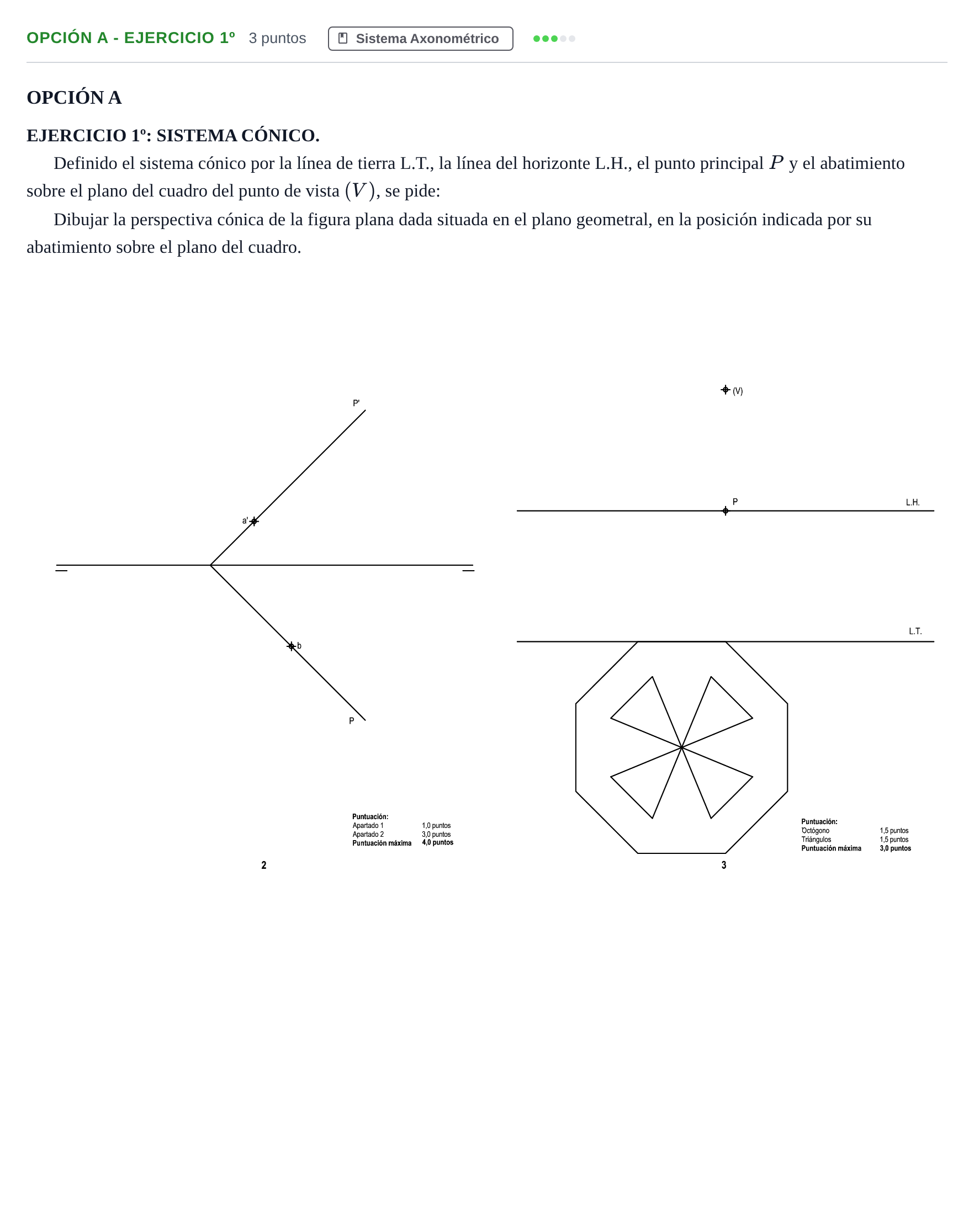

Dibujar la perspectiva cónica de la figura plana dada situada en el plano geometral, en la posición indicada por su abatimiento sobre el plano del cuadro.

Solución: 1. Desabatimiento del octógono exterior: - Se determinan los puntos de fuga sobre la L.H. trazando desde $(V)$ paralelas a las direcciones de los lados y diagonales del octógono abatido (direcciones perpendiculares al plano del cuadro con fuga en $P$, direcciones a $45^\circ$ con fuga en los puntos de distancia $D, D'$, etc.). - Se prolongan los lados del octógono hasta cortar a la L.T. como trazas o puntos de fuga métricos. - Se trazan las rectas en perspectiva uniendo las trazas en L.T. con sus correspondientes puntos de fuga en L.H., determinando por intersección los 8 vértices del octógono en perspectiva cónica. 2. Desabatimiento de los triángulos interiores: - Se desabaten el centro del octógono y los vértices de los cuatro triángulos isósceles interiores mediante rayos que furan hacia los puntos de distancia o prolongando sus segmentos directores hasta la L.T. - Se traza el motivo estrellado uniendo los vértices correspondientes con el centro y el contorno. 3. Acabado y trazado definitivo: - Se repasa la figura completa en perspectiva cónica con el grafismo apropiado.
