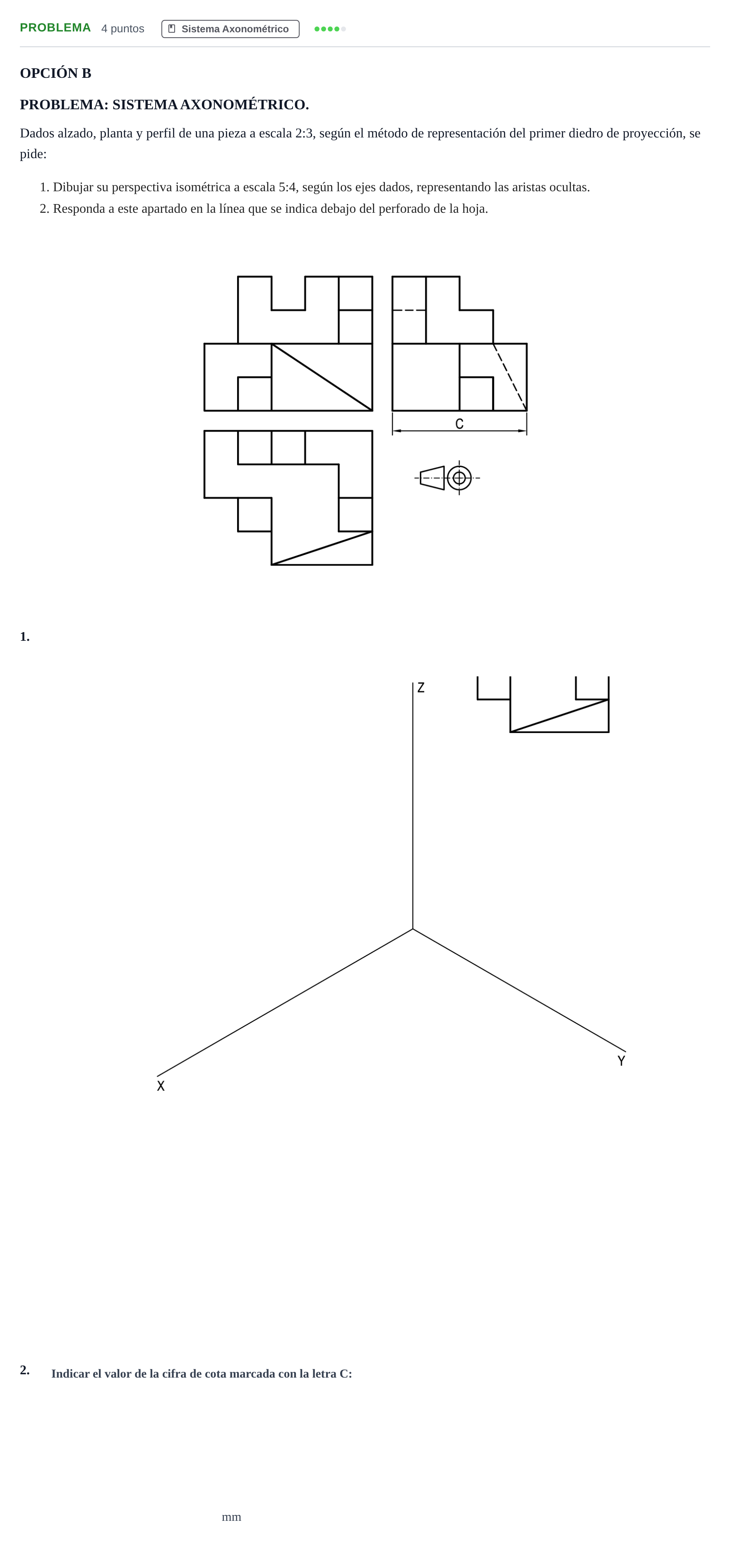

Problema · Dibujo técnico II PAU Andalucía Reserva B Opción B 2019

2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.

Solución: 60 / 60 mm

1. Dibujar su perspectiva isométrica a escala 5:4, según los ejes dados, representando las aristas ocultas.

Solución: Perspectiva isométrica a escala 5:4 de la pieza definida por sus tres vistas (alzado, planta y perfil izquierdo en sistema europeo). El volumen inferior consta de una base escalonada con un plano inclinado triangular en la parte frontal y un hueco pasante/rebaje en la zona izquierda. El volumen superior presenta un entrante central en forma de U y escalonamientos laterales. Se deben representar todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea discontinua de trazos.
