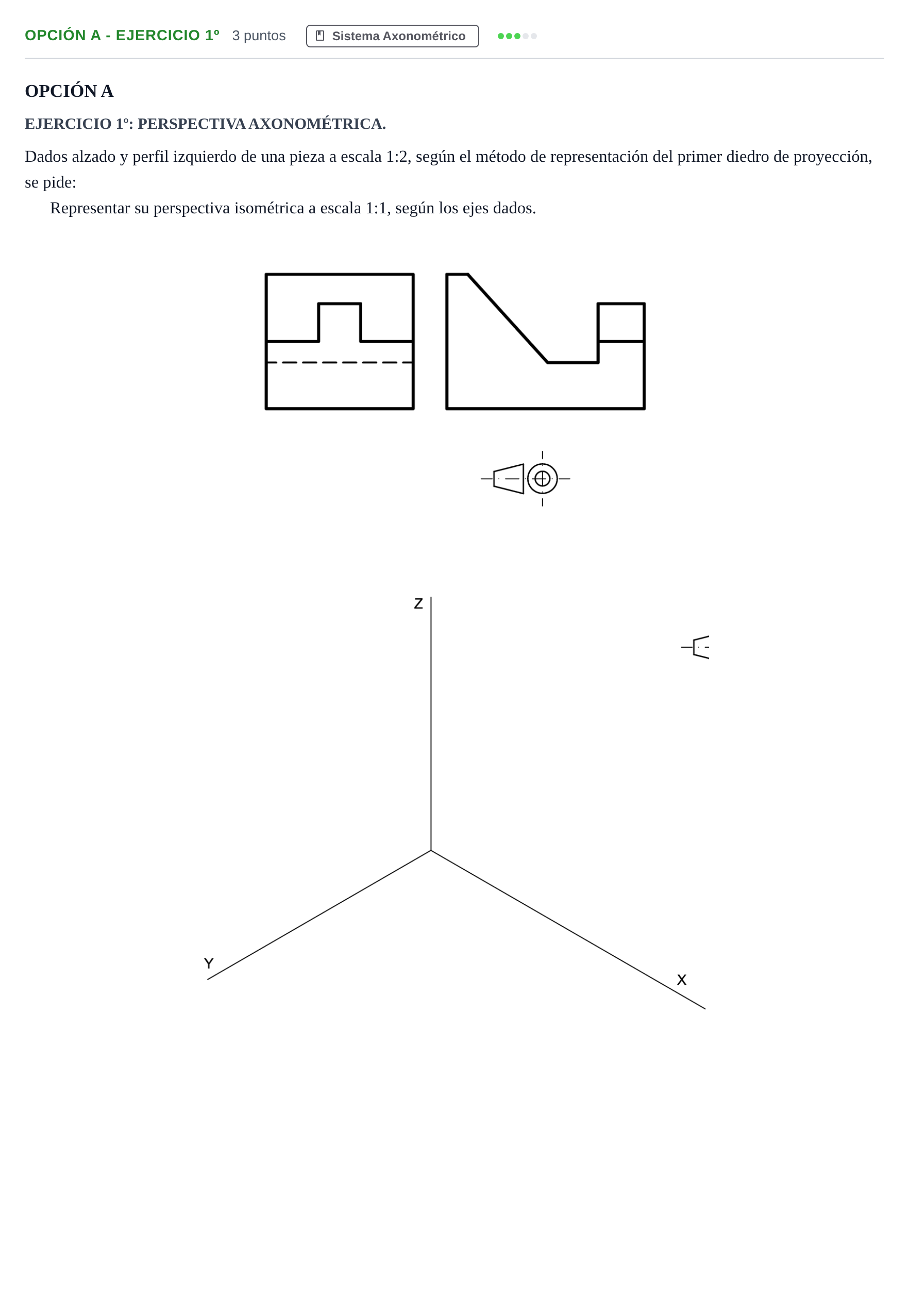

Opción A - Ejercicio 1º · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2013

Representar su perspectiva isométrica a escala 1:1, según los ejes dados.

Solución: Construcción en perspectiva isométrica: - Escala: Medir las dimensiones de las vistas dadas (escala 1:2) y multiplicar por 2 para obtener las dimensiones a escala 1:1. - Coeficiente de reducción: Aplicar el coeficiente de reducción isométrica $\mu = 0{,}816$ a los tres ejes ($X, Y, Z$). - Orientación: Según el símbolo del primer diedro, la vista derecha corresponde al perfil izquierdo de la pieza y la vista izquierda al alzado. - Volúmenes: 1. Bloque base con vaciado central en forma de ranura/cajera rectangular. 2. Parte inclinada (rampa descendente desde la parte posterior hacia el escalón intermedio). 3. Resalte o prisma vertical en el extremo derecho con entalladura.
