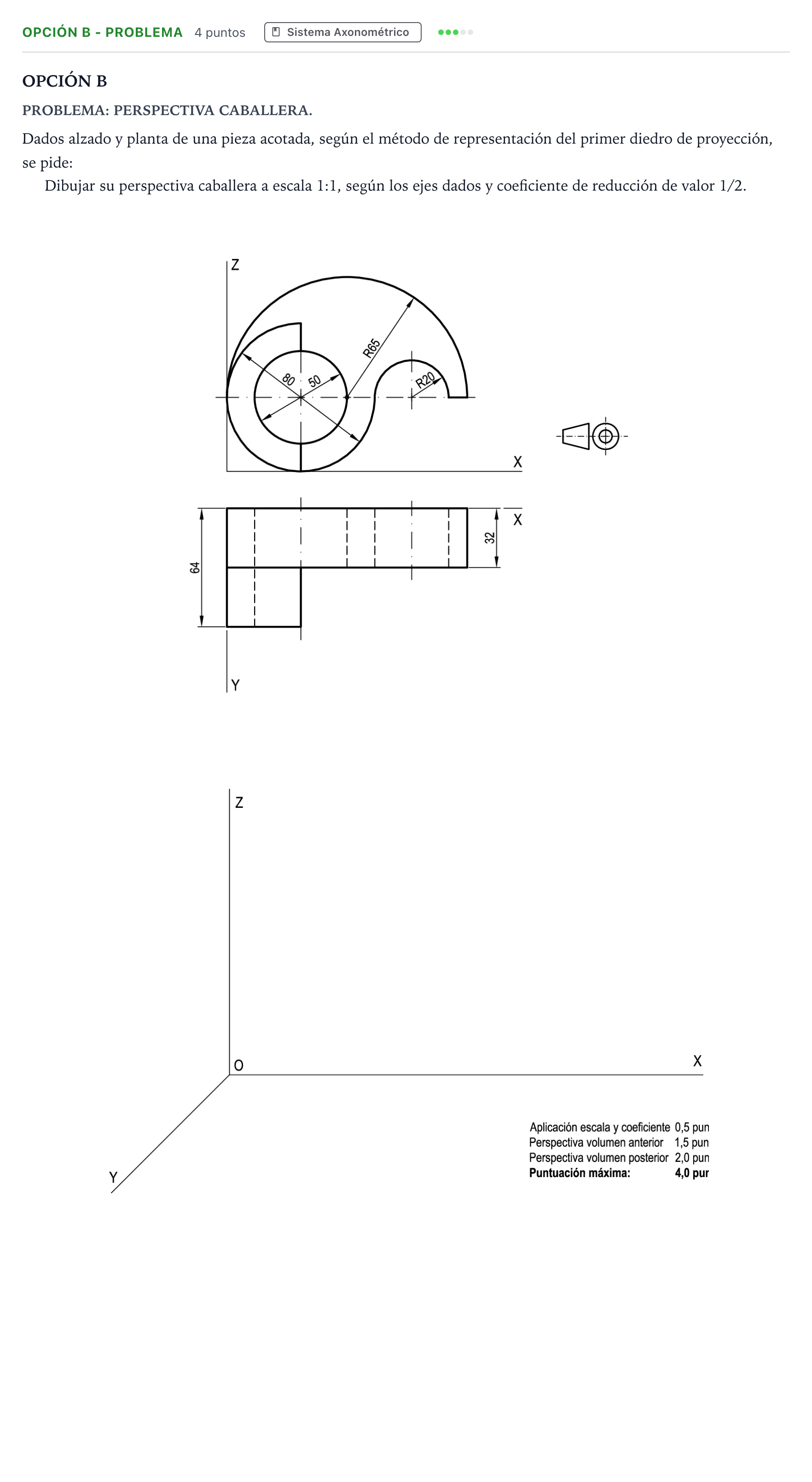

Opción B - Problema · Dibujo técnico II PAU Andalucía Ordinaria Reserva A 2013

Dibujar su perspectiva caballera a escala 1:1, según los ejes dados y coeficiente de reducción de valor 1/2.

Solución: Perspectiva caballera a escala 1:1 con coeficiente de reducción C_y = 1/2 sobre el eje Y. Las caras frontales, paralelas a XOZ, se dibujan en verdadera magnitud con compás. - Volumen posterior (y = 0 a 32 mm reales, 16 mm reducidos): es la pieza completa del alzado, atravesada por el taladro Ø50 de centro O₁. Su contorno es: * arco R65 con centro desplazado 25 mm a la derecha de O₁, que va desde el punto extremo izquierdo (x = −40) hasta x = +90; * tramo horizontal de 10 mm; * semicírculo cóncavo R20 de centro O₁ + 60 mm; * semicircunferencia inferior R40 (Ø80) de centro O₁, que es tangente a los ejes X y Z. - Volumen anterior (y = 32 a 64 mm reales, de 16 a 32 mm reducidos): es solo el medio anillo izquierdo, de radio exterior R40, taladro Ø50 y plano de corte vertical por x = O₁. Ocupa de x = −40 a x = 0. - Las caras frontales se trasladan paralelamente al eje Y las distancias reducidas (16 mm cada volumen, 32 mm en total). Después se trazan las generatrices tangentes a los arcos, paralelas al eje Y, y se distinguen las aristas vistas y ocultas.
