Problema · Dibujo técnico II PAU Andalucía Ordinaria Titular Opción B 2019
Tema: Sistema Axonométrico · Del examen Ordinaria Titular Opción B (2019)

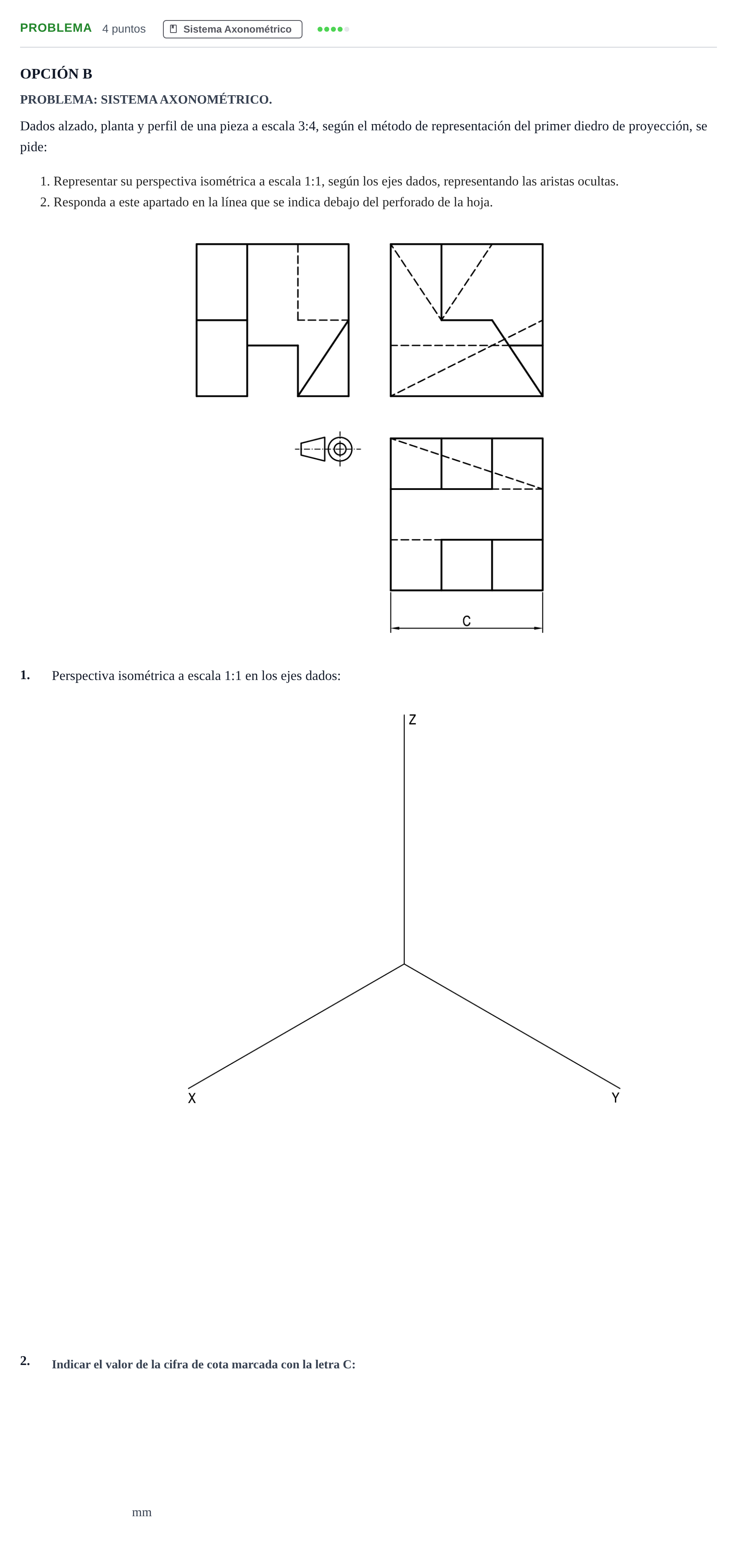

Enunciado
OPCIÓN B
PROBLEMA: SISTEMA AXONOMÉTRICO.
Dados alzado, planta y perfil de una pieza a escala 3:4, según el método de representación del primer diedro de proyección, se pide:
1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
2. Responda a este apartado en la línea que se indica debajo del perforado de la hoja.
2.
mm.
1.
Perspectiva isométrica a escala 1:1 según los ejes dados (con aristas ocultas):
Solución
Solución de AprenAI (no es la oficial)
2. Indicar el valor de la cifra de cota marcada con la letra C:
Solución: 60
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
