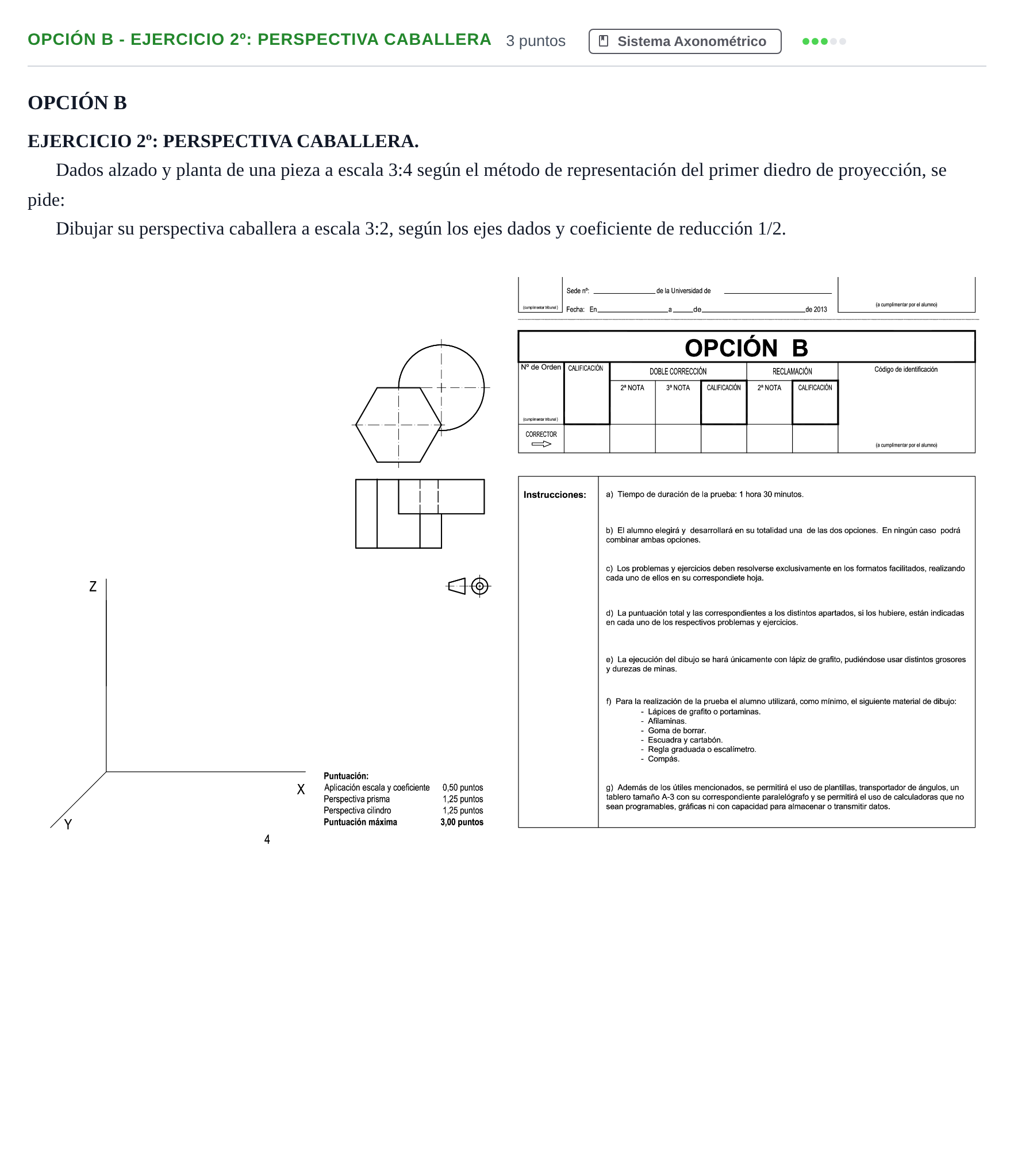

Opción B - Ejercicio 2º: Perspectiva Caballera · Dibujo técnico II PAU Andalucía Extraordinaria Reserva A 2013

Dibujar su perspectiva caballera a escala 3:2, según los ejes dados y coeficiente de reducción 1/2.

Solución: Perspectiva caballera de la pieza completa: 1. Escala y reducción: Las medidas reales respecto a las vistas son de escala $\frac{3/2}{3/4} = 2$. Sobre los ejes X y Z se aplica factor $\times 2$. Sobre el eje Y (eje de profundidad) se aplica la reducción de $1/2$, resultando un factor efectivo de $\times 1$ respecto a las medidas medidas en la planta. 2. Prisma hexagonal: Sus bases son hexágonos regulares contenidos en planos frontales (paralelos a XZ), tal como muestra el alzado. Se dibujan en verdadera magnitud a escala $\times 2$, con dos lados horizontales paralelos al eje X, los otros vértices sobre el eje horizontal de simetría y las aristas laterales paralelas al eje Y. La profundidad se toma de la planta y se traslada sobre el eje Y con reducción $1/2$ (multiplicador efectivo $\times 1$ sobre la medida de la vista). 3. Cilindro: Su eje es paralelo a Y y sus bases circulares se encuentran en planos frontales. En perspectiva caballera se representan como circunferencias en verdadera magnitud de radio a escala $\times 2$, centradas en el eje horizontal superior del hexágono y desplazadas en la dirección del eje Y según la profundidad de la planta (multiplicador efectivo $\times 1$). Las generatrices de contorno aparente son tangentes exteriores a ambas circunferencias y paralelas al eje Y. 4. Aristas vistas y ocultas: Trazar con línea continua las aristas y generatrices visibles y con línea discontinua las ocultas.
