Problema: Sistema Axonométrico · Dibujo técnico II PAU Andalucía Reserva A Opción B 2019
Tema: Sistema Axonométrico · Del examen Reserva A Opción B (2019)

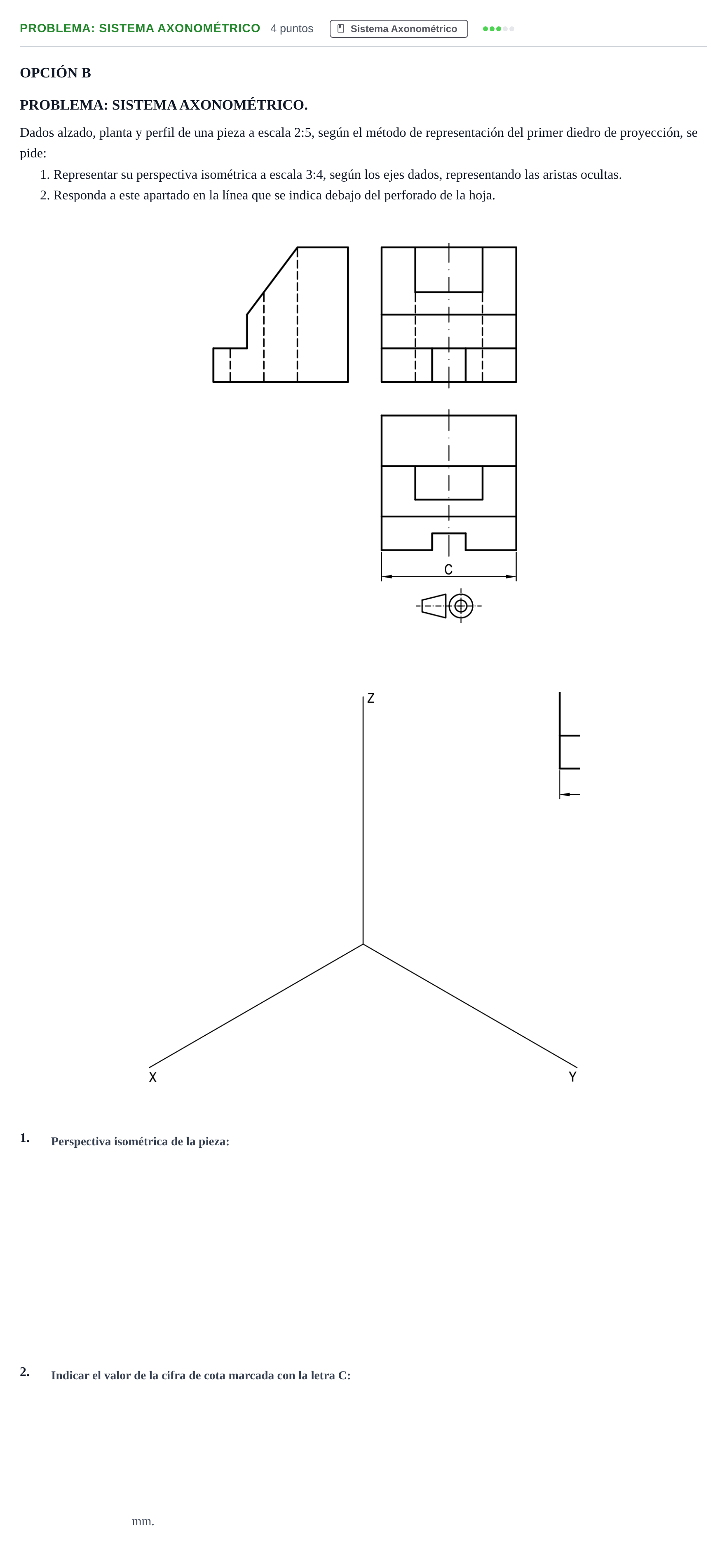

Enunciado
OPCIÓN B
PROBLEMA: SISTEMA AXONOMÉTRICO.
Dados alzado, planta y perfil de una pieza a escala 2:5, según el método de representación del primer diedro de proyección, se pide:
1. Representar su perspectiva isométrica a escala 3:4, según los ejes dados, representando las aristas ocultas.
2. Responda a este apartado en la línea que se indica debajo del perforado de la hoja.
1.
2.
mm.
Solución
Según los criterios oficiales de corrección
2. Indicar el valor de la cifra de cota marcada con la letra C: _____ mm.
Solución: 100
1. Representar su perspectiva isométrica a escala 3:4, según los ejes dados, representando las aristas ocultas.
Solución: Perspectiva isométrica de la pieza orientada según los ejes dados (con el perfil izquierdo situado sobre el plano YZ y el alzado sobre XZ), aplicando el factor de escala 3:4 y el coeficiente de reducción isométrico a todas las magnitudes reales, delineando las aristas vistas con línea continua y las aristas ocultas con línea discontinua de trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
