Opción A - Ejercicio 2º: Sistema Cónico · Dibujo técnico II PAU Andalucía Extraordinaria Reserva A 2013

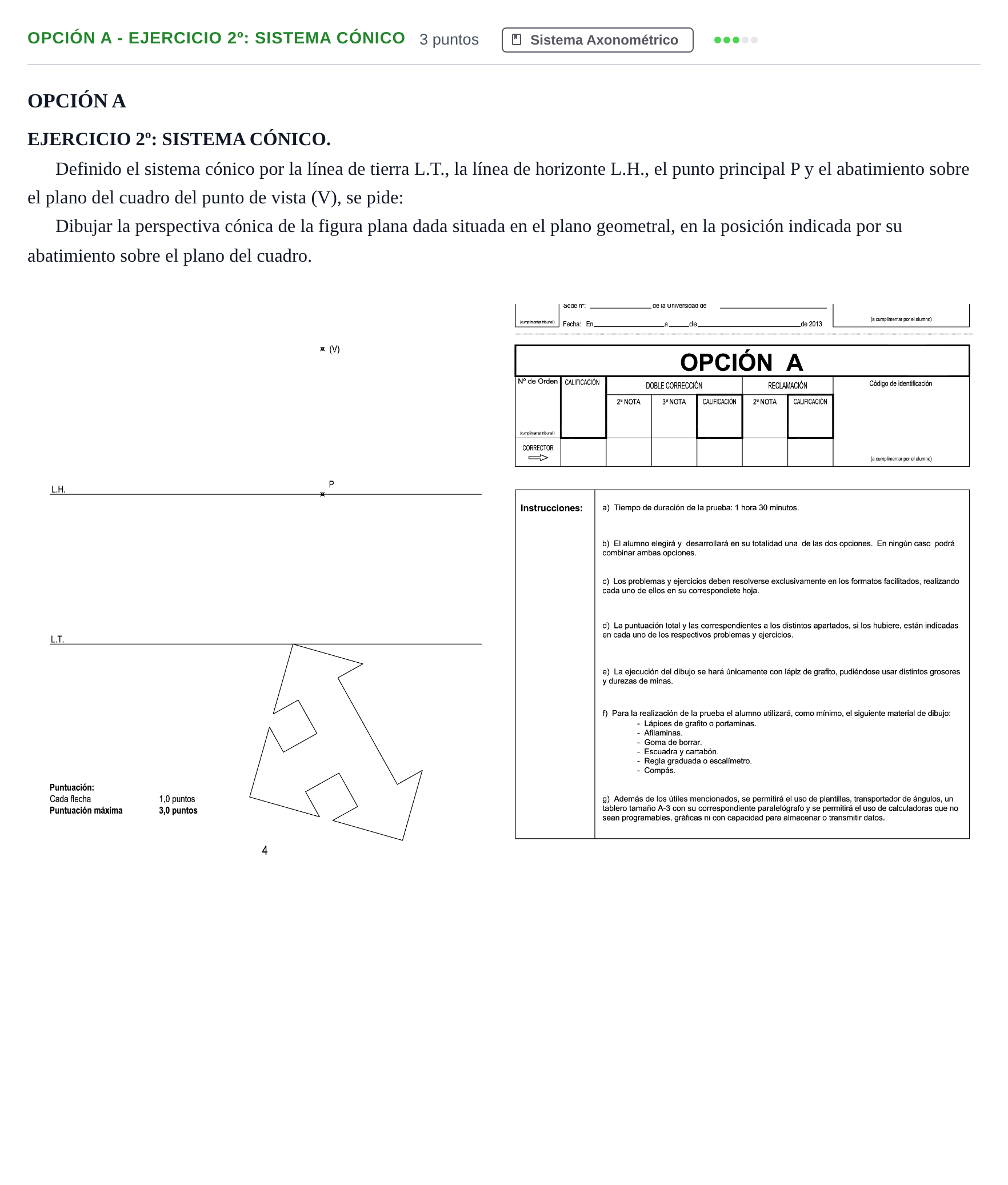

Dibujar la perspectiva cónica de la figura plana dada situada en el plano geometral, en la posición indicada por su abatimiento sobre el plano del cuadro.

Solución: Representación en perspectiva cónica frontal/oblicua de la figura de tres flechas enlazadas sobre el plano geometral: - Obtención de los puntos de fuga principales sobre la L.H. a partir de las direcciones de los lados abatidos y de $(V)$. - Prolongación de los lados hasta la L.T. para determinar sus trazas de corte. - Concurrencia de las rectas fuga-traza y delimitación de los vértices de las tres flechas mediante rectas auxiliares desabatidas (usando puntos de fuga métricos o rayos directos). - Trazado final continuo y diferenciado de la silueta de la figura en el plano geometral.
