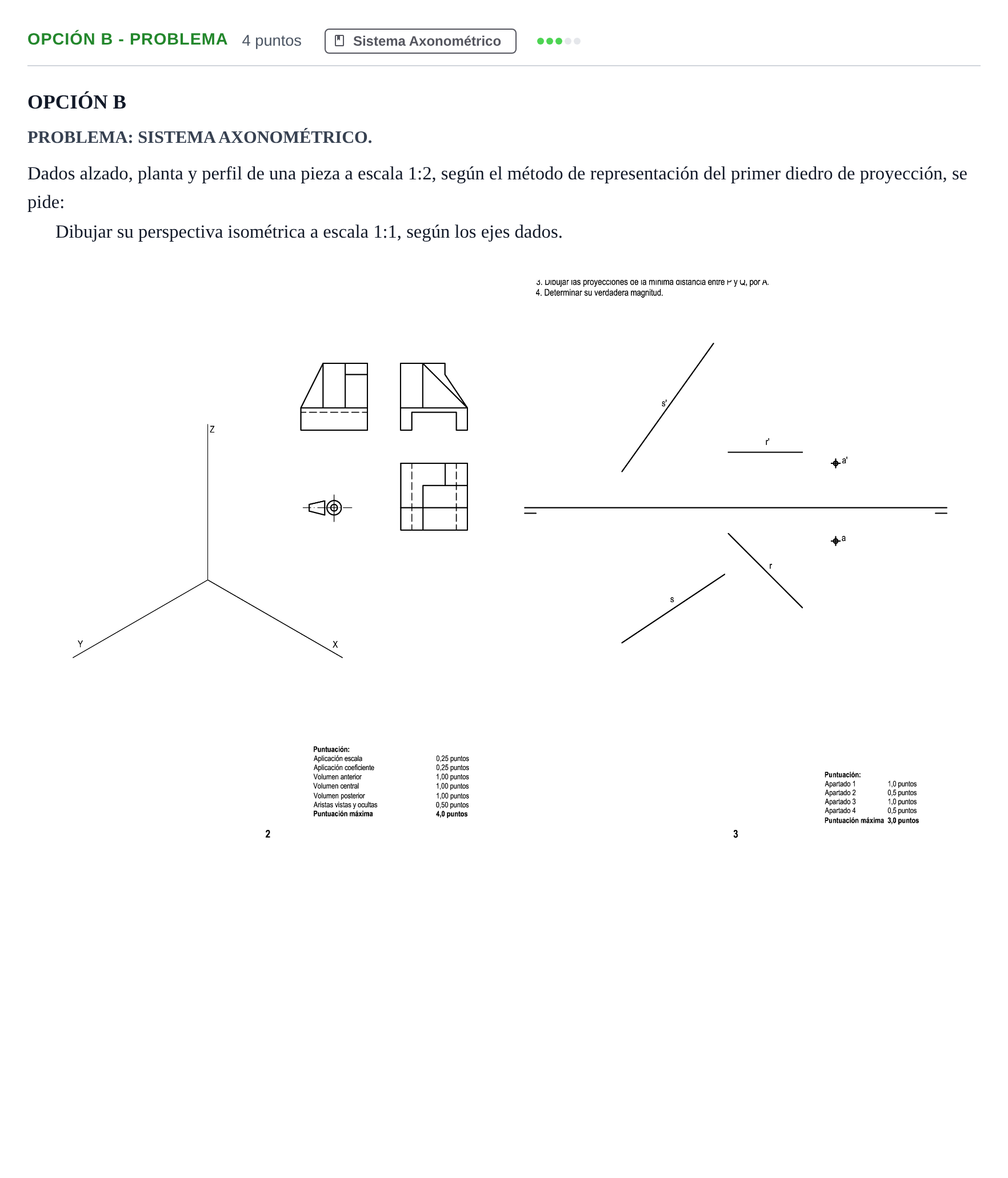

Opción B - Problema · Dibujo técnico II PAU Andalucía Extraordinaria Reserva B 2013

Dibujar su perspectiva isométrica a escala 1:1, según los ejes dados.

Solución: Representación en perspectiva isométrica de la pieza a escala 1:1 respetando la orientación de los ejes Z, X e Y: - Aplicación de la escala 1:1 duplicando las dimensiones de las vistas que vienen a escala 1:2. - Aplicación del coeficiente de reducción isométrico correspondiente ($c \approx 0{,}816$). - Construcción del volumen base con su ranura o rebaje inferior longitudinal. - Construcción del volumen central y rampas/chaflanes inclinados según las vistas diédricas. - Representación de las aristas vistas y aristas ocultas diferenciadas según la visibilidad del sólido.
