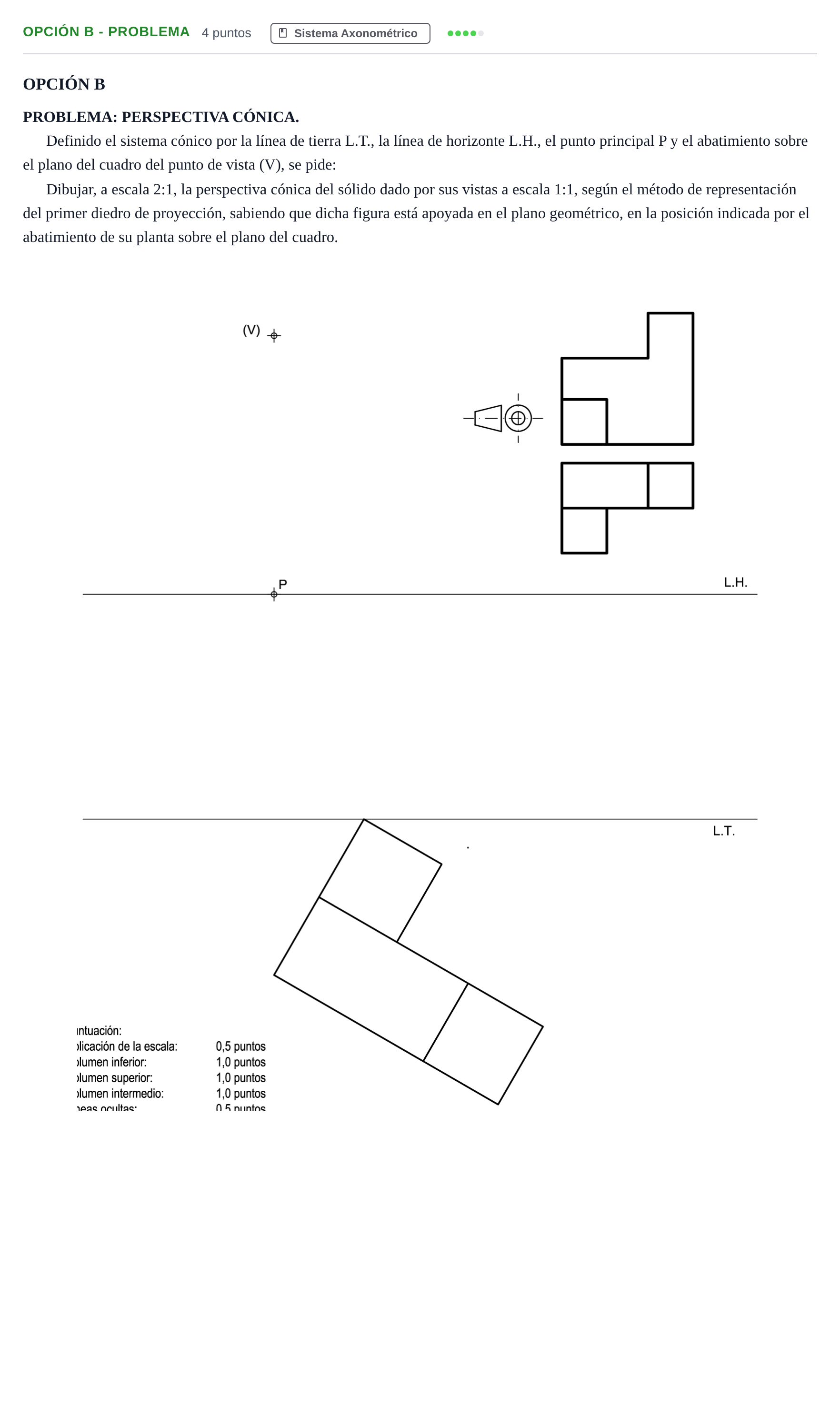

Opción B - Problema · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2013

Dibujar, a escala 2:1, la perspectiva cónica del sólido dado por sus vistas a escala 1:1...

Solución: Perspectiva cónica correcta del cuerpo tridimensional a escala 2:1: 1. Determinación de los puntos de fuga $F_1$ y $F_2$ en la línea de horizonte L.H. mediante paralelas desde $(V)$ a las dos direcciones perpendiculares de la planta abatida. 2. Fuga de las aristas del contorno de la base desde la L.T. y corte con los rayos visuales dirigidos hacia $(V)$ (o mediante puntos métricos $M_1$ y $M_2$). 3. Levantamiento de las alturas multiplicadas por 2 (escala 2:1) sobre las rectas que cortan a la L.T., fugando posteriormente hacia $F_1$ o $F_2$. 4. Configuración precisa de los tres volúmenes escalonados (inferior, intermedio y superior), trazando con línea continua las aristas vistas y discontinua las aristas ocultas.
