Problema · Dibujo técnico II PAU Andalucía Ordinaria Suplente Opción B 2019
Tema: Sistema Axonométrico · Del examen Ordinaria Suplente Opción B (2019)

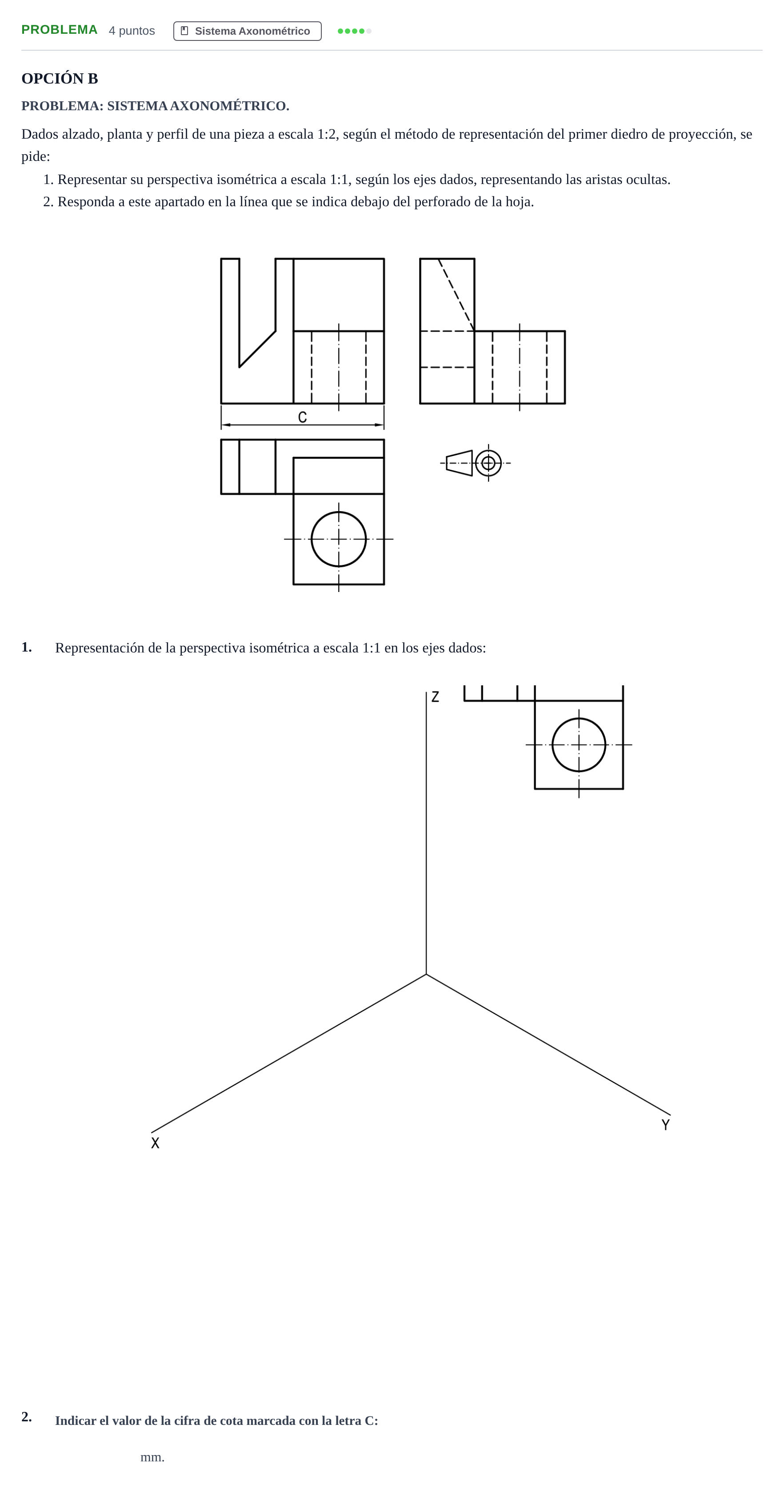

Enunciado
OPCIÓN B
PROBLEMA: SISTEMA AXONOMÉTRICO.
Dados alzado, planta y perfil de una pieza a escala 1:2, según el método de representación del primer diedro de proyección, se pide:
1.
Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
2.
Indicar el valor de la cifra de cota marcada con la letra C:
mm.
Solución
Según los criterios oficiales de corrección
1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas.
Solución: Perspectiva isométrica a escala 1:1 con aplicación de coeficiente de reducción (o sin él según el criterio especificado), construyendo el volumen izquierdo ranurado y en cuña oblicua, el volumen derecho cilíndrico perforado verticalmente y representando con línea de trazos las aristas ocultas.
2. Indicar el valor de la cifra de cota marcada con la letra C:
Solución: 90
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
