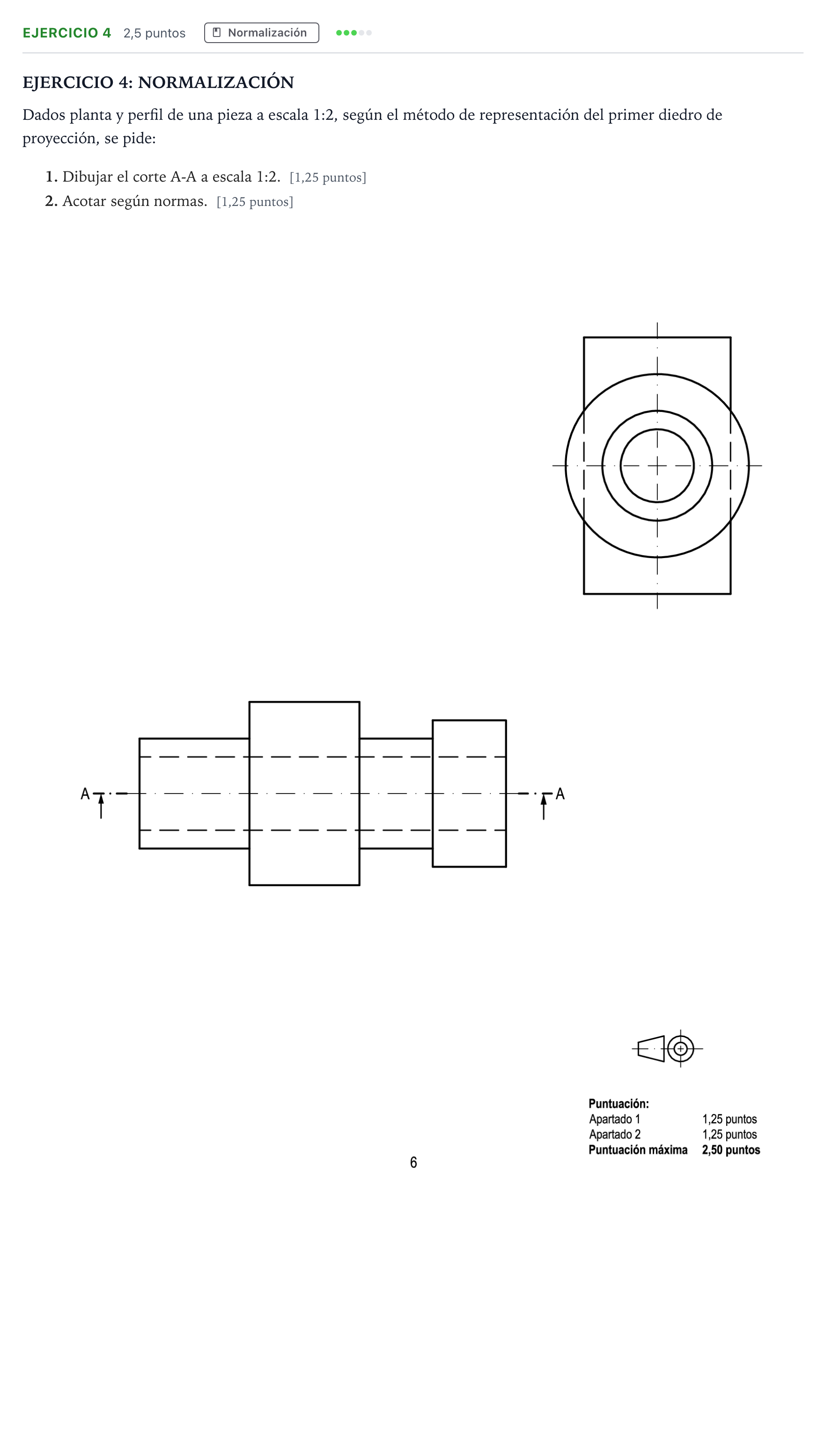

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2026

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (alzado en corte longitudinal a escala 1:2): - Se dibuja en la posición del alzado: encima de la planta y a la izquierda del perfil, alineado con ambas vistas. - El plano A-A es longitudinal y pasa por el eje de la pieza, cortando todo el material y el taladro cilíndrico pasante. - La silueta de izquierda a derecha es: - un cilindro pequeño (mismo diámetro que la circunferencia intermedia del perfil); - un cilindro central mayor (diámetro de la circunferencia exterior del perfil); - otro cilindro pequeño igual al primero; - en el extremo derecho, un prisma rectangular cuya altura es la del rectángulo del perfil, mayor que el diámetro del cilindro central, y cuya anchura se ve en planta. - El taladro pasante de diámetro constante (circunferencia interior del perfil) recorre toda la pieza. Se dibuja con aristas vistas continuas gruesas y el eje con trazo y punto fino. - Se rayan a 45° con línea fina continua todas las zonas macizas cortadas, por encima y por debajo del taladro, sin rayar el hueco. 2. Acotación según normas UNE/ISO: - Diámetros (símbolo Ø): el de los cilindros pequeños, el del cilindro central y el del taladro pasante. - Prisma derecho: su altura en el corte y su anchura en la planta o el perfil, ambas sin símbolo Ø. - Longitudes: longitud total y longitudes parciales de los tramos, dejando una sin acotar para no sobreacotar. - Líneas de cota y auxiliares finas, flechas normalizadas, cifras legibles, sin cruces innecesarios y sin duplicar cotas.
