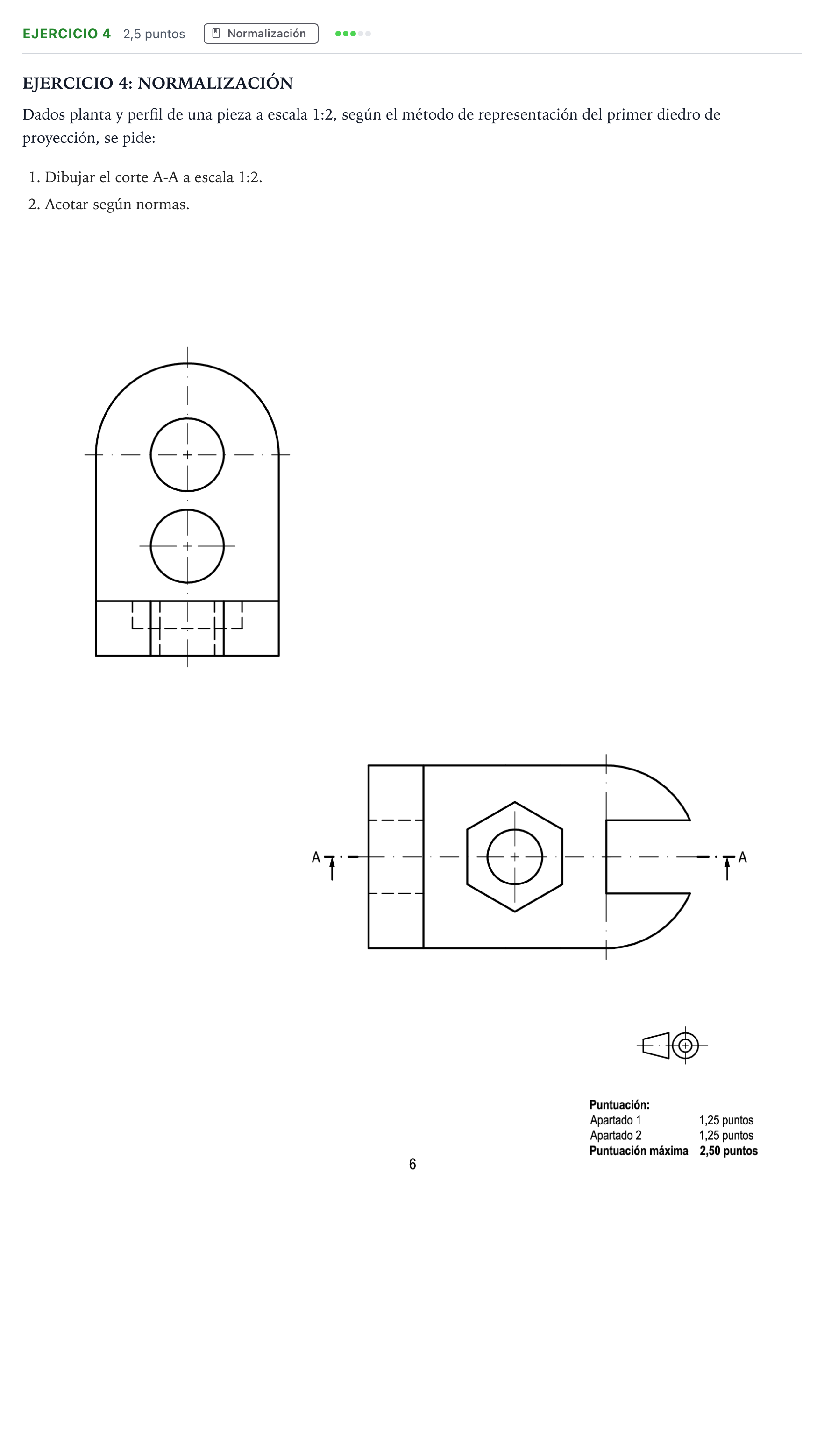

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2026

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: - Ubicado en correspondencia diédrica sobre la planta (sustituyendo al alzado). - Se representa el contorno exterior de la pieza con sus correspondientes cambios de plano y alturas obtenidas del perfil. - Se dibuja la sección de los taladros cilíndricos interiores y el cajeado hexagonal pasante o rebajado según corresponda. - Se raya a 45° con línea fina normalizada la superficie maciza cortada por el plano secante A-A, interrumpiendo el rayado en los huecos. - Se representan los ejes de revolución y de simetría con trazo y punto fino. 2. Acotación: - Distribución armónica de cotas funcionales y no funcionales entre el corte, la planta y el perfil sin duplicidades. - Cotas de dimensión: cotas totales (longitud, anchura y altura), diámetro(s) de los taladros cilíndricos precedidos del símbolo $\varnothing$, distancia entre caras del hexágono o cota entre vértices, y radio del redondeo precedido de $R$. - Cotas de situación: posición relativa de los ejes de los taladros y centros respecto a las caras de referencia.
