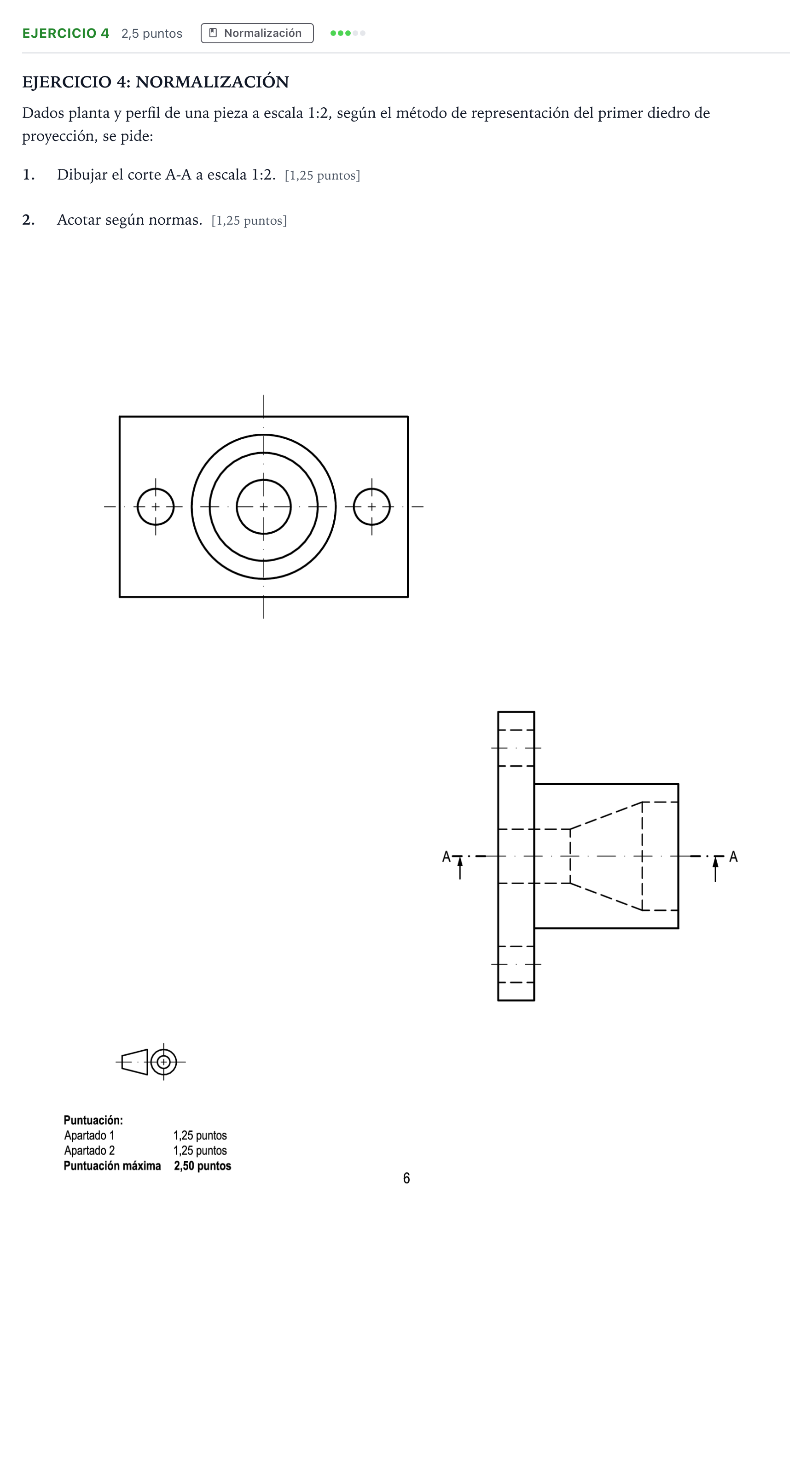

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2026

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (corte total por el plano que contiene el eje de revolución): - El plano A-A contiene el eje del cuerpo cilíndrico y es perpendicular a la dirección en que están los dos taladros pequeños de la brida. Por eso esos taladros NO quedan seccionados y no se representan en el corte, porque no se dibujan aristas ocultas. - La brida aparece como un rectángulo macizo rayado. Su espesor es el de la pletina y su longitud es la dimensión de la placa perpendicular a los taladros. Solo la interrumpe el taladro central. - Del cuerpo cilíndrico hueco se ve su sección longitudinal, con estos tramos interiores: * Un taladro cilíndrico de diámetro menor que atraviesa la brida y llega hasta el inicio del cono. * Un tramo troncocónico que se ensancha. * Un taladro cilíndrico de diámetro mayor hasta la cara final. - Las zonas de material macizo cortadas se rayan con líneas continuas finas a $45^\circ$. Los huecos se limitan con línea gruesa y quedan sin rayar. - El eje de revolución se traza con línea fina de trazo y punto. 2. Acotación según normas: - Brida: largo y ancho de la placa, espesor, $2\times\varnothing$ de los taladros pequeños y distancia entre sus centros. Estas cotas se ponen en la planta, donde los taladros se ven en verdadera forma. - Cuerpo exterior: $\varnothing$ exterior del cuello y su longitud. - Interior (en el corte): $\varnothing$ menor y $\varnothing$ mayor, longitudes de los tramos cilíndricos y longitud del tramo cónico (o su ángulo). - Sin cotas sobre líneas ocultas, sin duplicar cotas y sin cruces innecesarios.
