Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 1 2025

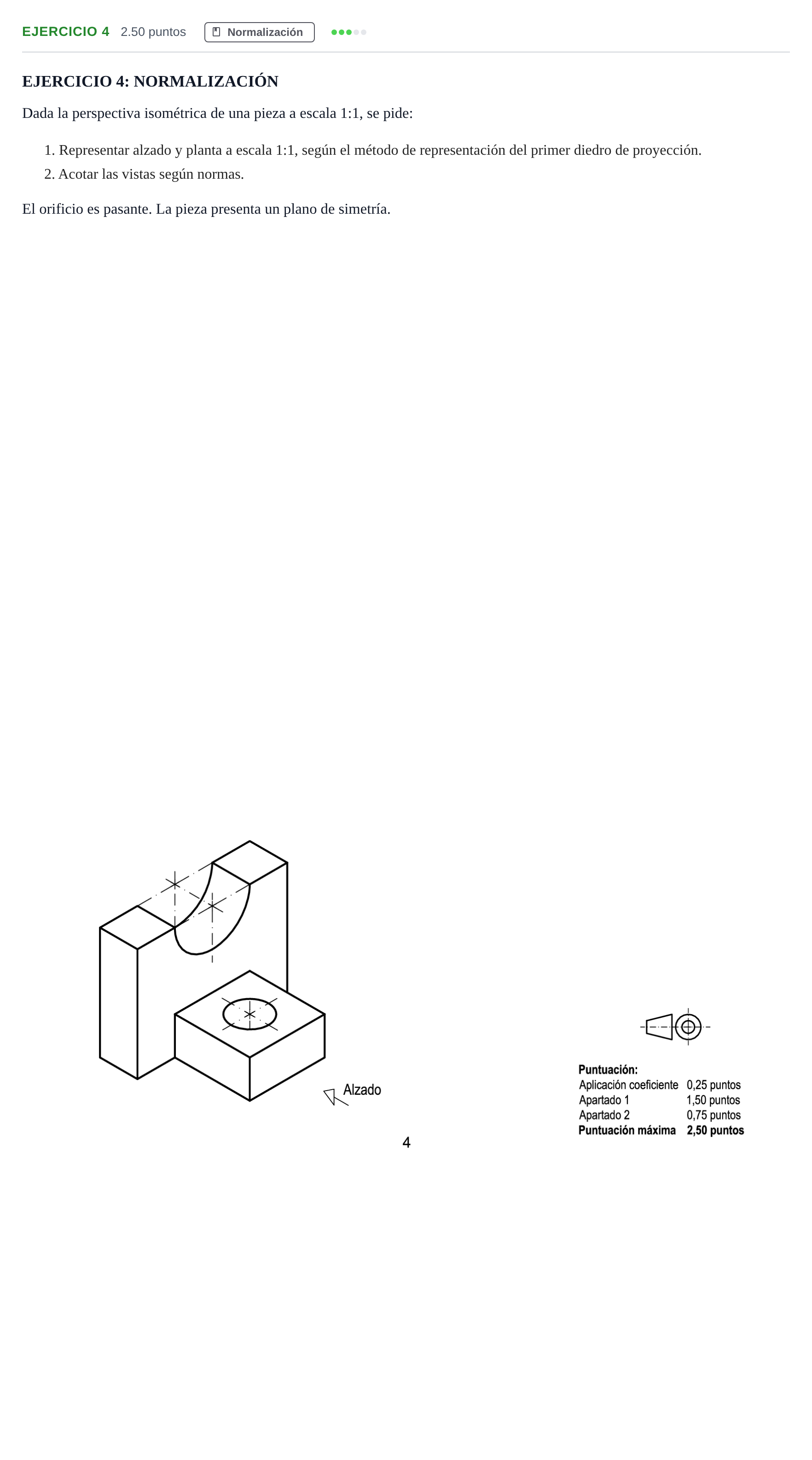

1. Representar alzado y planta a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación correcta de alzado y planta de la pieza con su correspondencia diédrica en el sistema europeo (primer diedro de proyección) y acotación completa según la normativa UNE-EN ISO: - Alzado (según flecha indicada): Se observa el cuerpo principal escalonado con la ranura semicilíndrica superior (vista como semicírculo en alzado o en vista frontal según la dirección de la flecha) y el orificio pasante inferior representado con aristas ocultas o visibles según la posición, junto con sus correspondientes ejes de simetría. - Planta: Situada directamente debajo del alzado, guardando correspondencia diédrica total de anchuras. Muestra el contorno superior del escalón con el taladro cilíndrico centrado y la ranura superior vista desde arriba. - Acotación: Cotas de dimensión y de posición completas (ancho, alto y profundidad totales; centros y diámetros/radios del orificio cilíndrico y de la acanaladura semicilíndrica). Sin cotas redundantes y respetando la separación reglamentaria de las líneas de cota.
