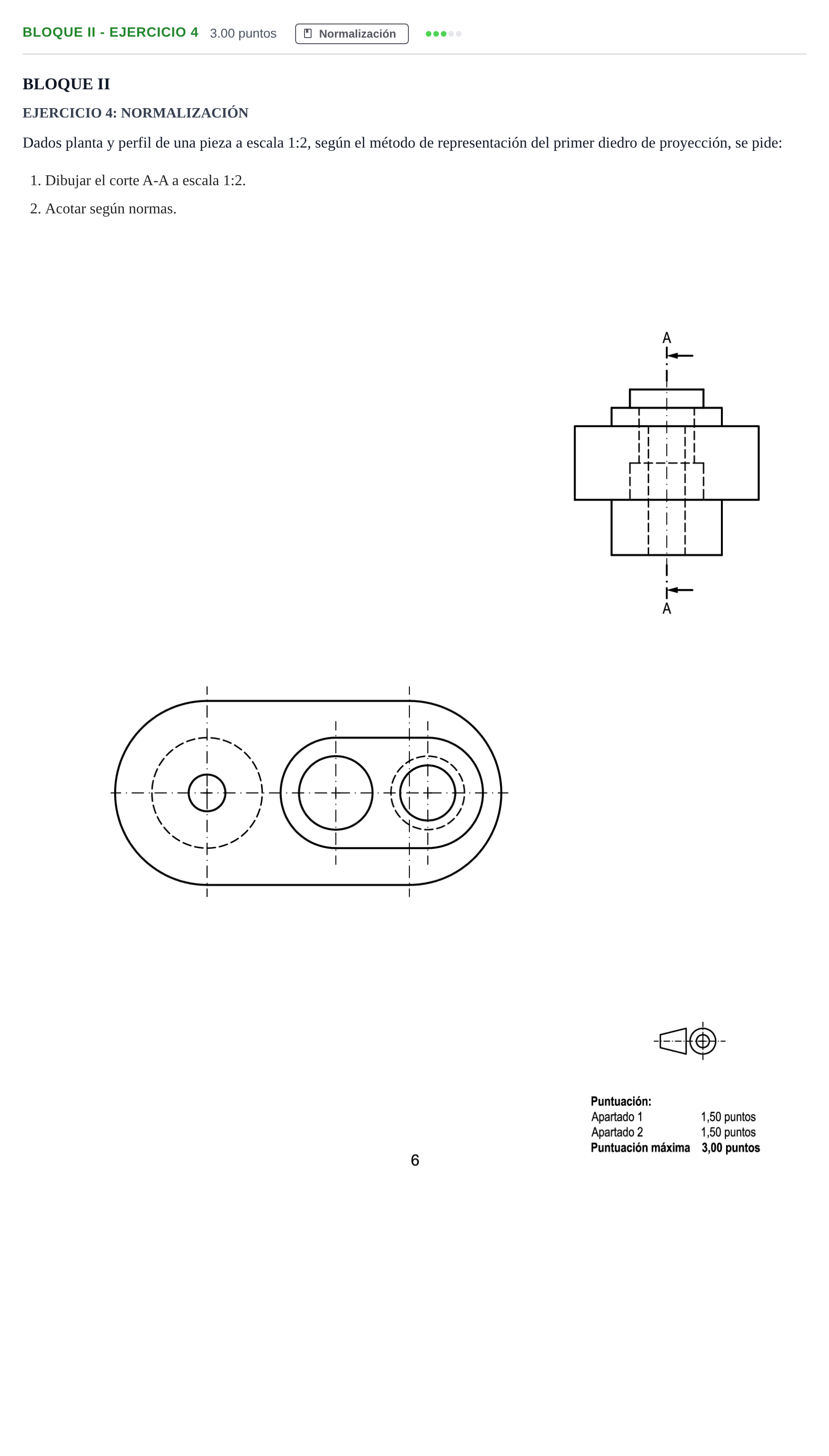

Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2024

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: - Representación del alzado seccionado por el plano de simetría longitudinal A-A. - Rayado normalizado a 45° de las partes macizas cortadas, omitiendo líneas ocultas no necesarias en la vista seccionada. - Representación correcta de los agujeros cilíndricos pasantes y ciegos/avellanados según las posiciones y profundidades mostradas en la planta y en el perfil. 2. Acotación según normas: - Cotas de dimensión: diámetros de los cilindros interiores y exteriores (anteponiendo el símbolo $\varnothing$ cuando proceda), radios de redondeo ($R$) y alturas de cada escalón cilíndrico y de la base. - Cotas de posición: distancia entre centros/ejes de las partes cilíndricas y longitud/anchura total de la pieza. - Disposición adecuada de líneas de cota, líneas auxiliares y flechas de cota sin cruces innecesarios ni duplicidades.
