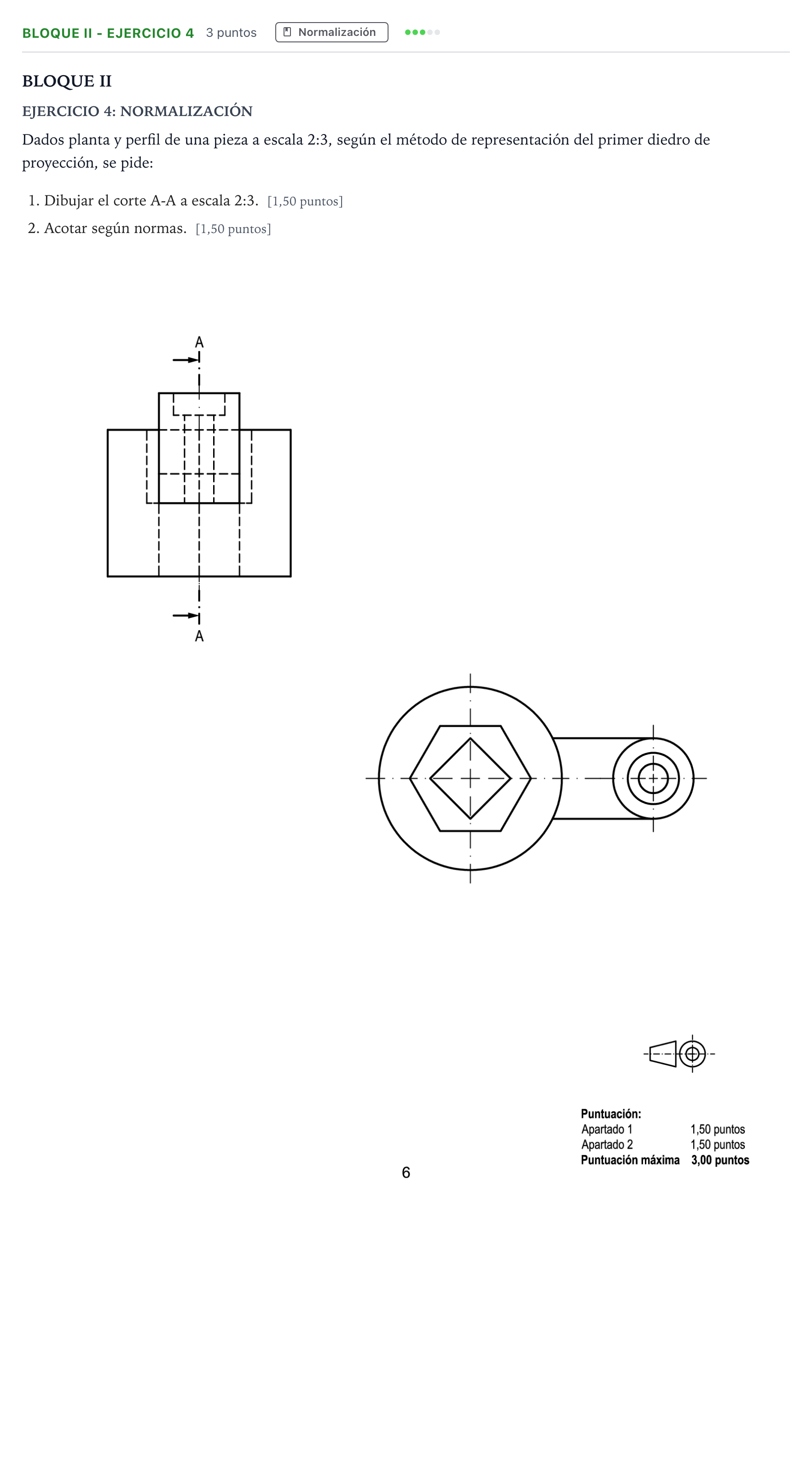

Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

1. Dibujar el corte A-A a escala 2:3. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 2:3: - Ubicación en la posición correspondiente al alzado en el sistema europeo (alineado con la planta y el perfil). - Sección transversal por el plano de simetría A-A: - Cilindro base exterior macizo seccionado con rayado normalizado a 45°. - Alojamiento hexagonal superior y taladro pasante central representados con sus contornos vistos sin rayar en la zona hueca. - Brazo lateral de unión con el cilindro auxiliar menor seccionado longitudinalmente o visto según el plano de corte. - Representación de aristas vistas, ejes de simetría (línea fina de trazo y punto) y rayado uniforme a 45° en todas las partes macizas cortadas. 2. Acotación según normas (UNE / ISO): - Diámetros de las formas de revolución con el símbolo $\varnothing$ (diámetro exterior de la base cilíndrica, taladro interior, cilindro del brazo auxiliar). - Medida entre caras o entre vértices del prisma hexagonal regular. - Dimensión del hueco cuadrado/romboide interior. - Alturas totales y parciales (altura de la base, resalte superior, profundidad del cajeado). - Distancia entre ejes principales (distancia entre el eje central y el eje del taladro auxiliar del brazo). - Disposición correcta de líneas de cota, líneas auxiliares de cota (sin cortar líneas de cota), flechas normalizadas y cifras de cota legibles.
