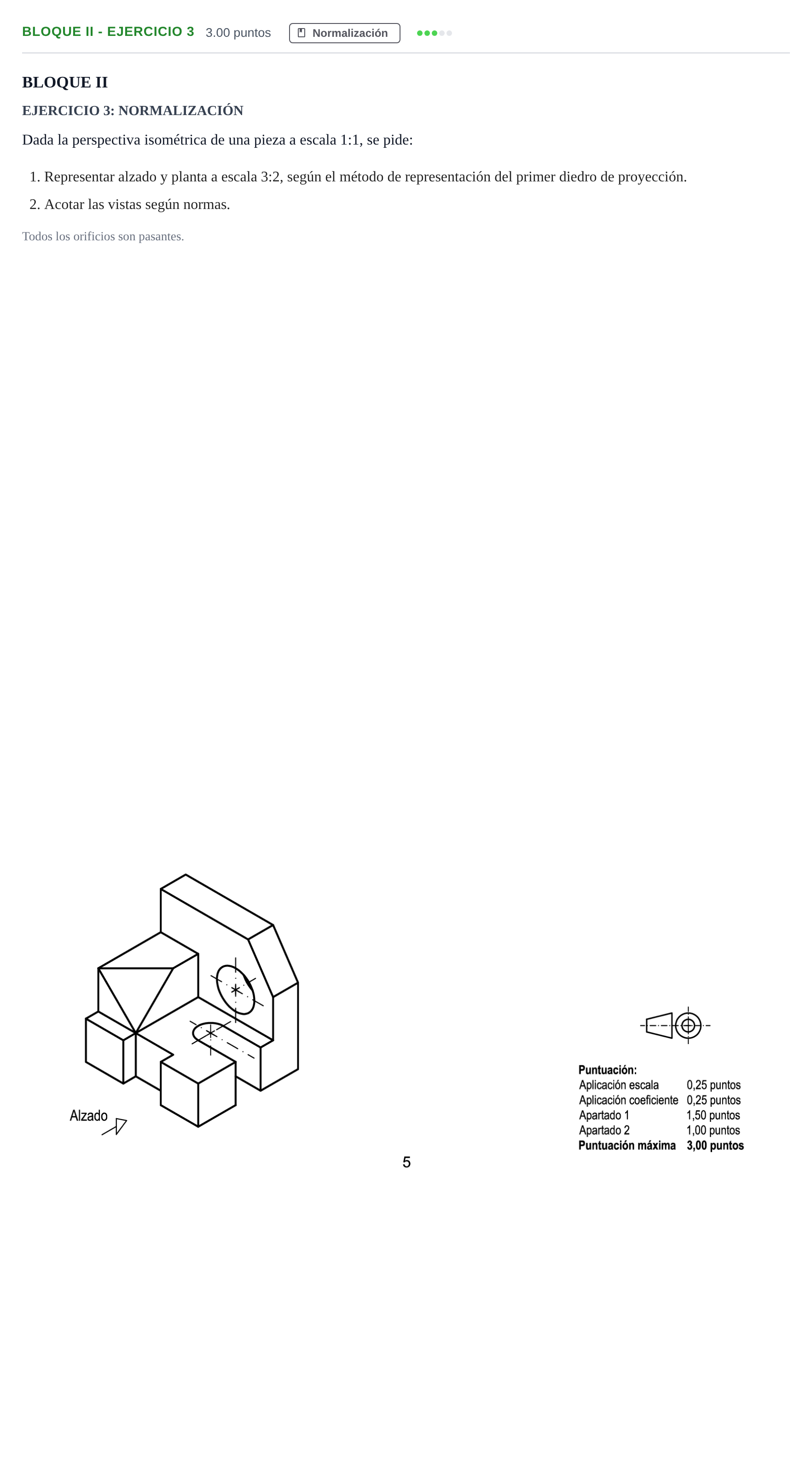

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2024

Representar alzado y planta a escala 3:2, según el método de representación del primer diedro de proyección, y acotar según normas.

Solución: Representación técnica normalizada en sistema diédrico europeo (primer diedro) que consta de: - Alzado: vista según la flecha indicada, mostrando la pared vertical posterior con chaflán a la derecha, el orificio cilíndrico pasante horizontal con sus ejes de simetría y líneas ocultas si procede, el plano inclinado triangular en la esquina superior izquierda y el escalón inferior. - Planta: situada exactamente debajo del alzado, mostrando la ranura ranurada/orificio oblongo pasante vertical con sus ejes, el plano inclinado, la base y los retranqueos correspondientes. - Escala y coeficiente: aplicación correcta de la escala de ampliación 3:2 y del coeficiente de reducción isométrico correspondiente. - Acotación: acotación completa y no redundante según la norma UNE/ISO (dimensiones totales, cotas de posición y dimensión de los centros de los orificios cilíndricos y ranuras, líneas de cota, flechas y cifras de cota normalizadas).
