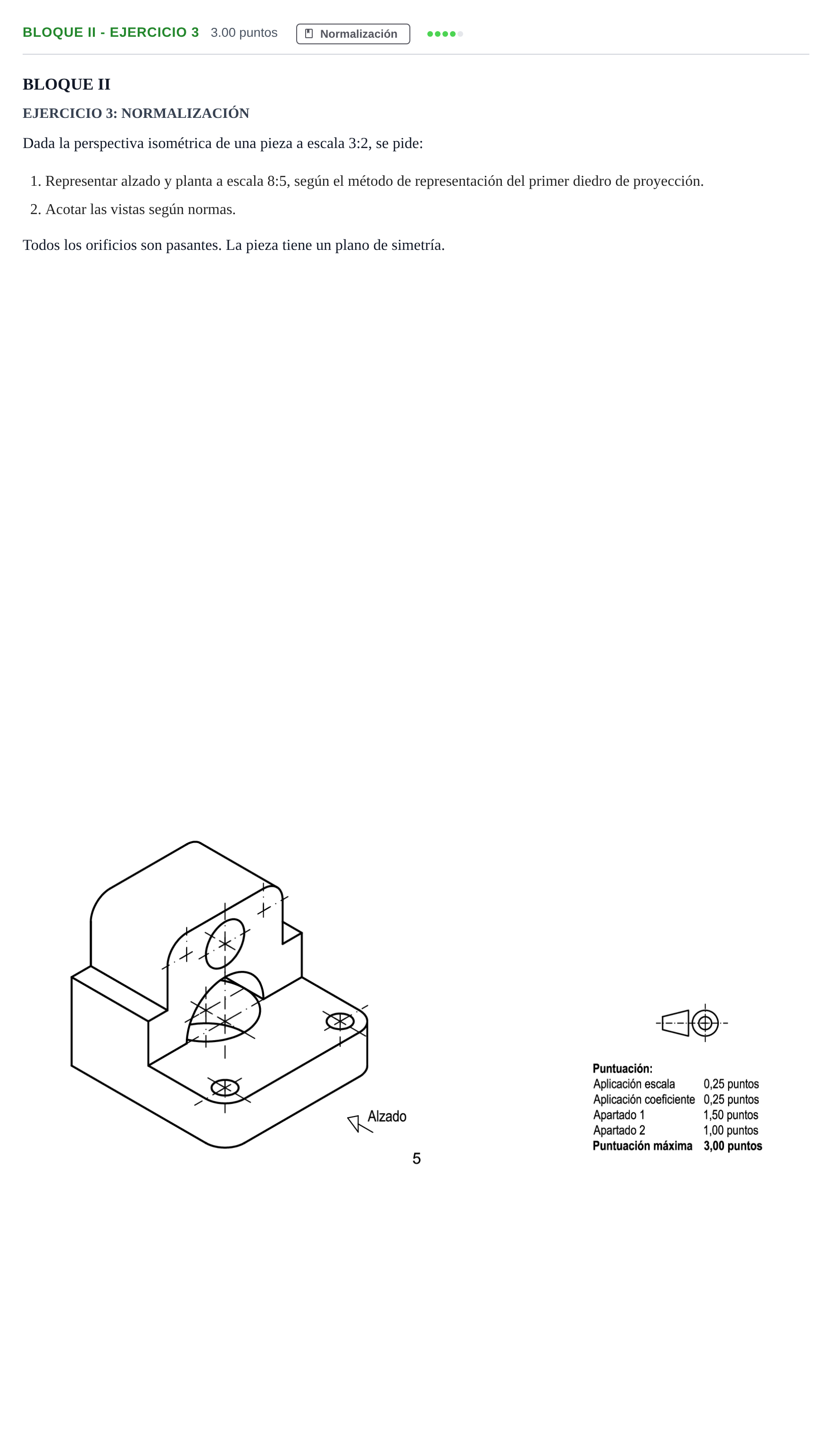

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2024

1. Representar alzado y planta a escala 8:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas normalizadas: - Alzado: Proyección según la dirección indicada por la flecha. Muestra la silueta frontal con la base rectangular horizontal, el escalón central con la perforación semicilíndrica horizontal en su base inferior, el cuerpo superior prismático rematado en chaflanes/redondeos y el taladro circular pasante horizontal centrado en el testero vertical. Las dos perforaciones cilíndricas verticales de la base se representan con líneas de trazos (ocultas) y sus correspondientes ejes de revolución (línea de trazo y punto fino). - Planta: Situada alineada verticalmente bajo el alzado. Muestra la base simétrica con sus dos esquinas redondeadas y los dos taladros circulares pasantes vistos (línea continua gruesa y cruz de ejes de simetría), la embocadura del canal semicilíndrico y la vista superior de la torreta vertical con aristas vistas y ocultas pertinentes. Acotación según norma UNE-EN ISO 129-1: - Dimensiones generales totales: longitud, anchura y altura máxima. - Posición y diámetro de los dos orificios verticales de la base ($2\times\varnothing$ o cota de diámetro y eje de simetría). - Diámetro del orificio pasante horizontal central ($"\varnothing"$). - Radio del rebaje semicilíndrico inferior ($R$). - Espesores de la base y posición en altura del eje del orificio central. - Radios de redondeo de las esquinas exteriores.
