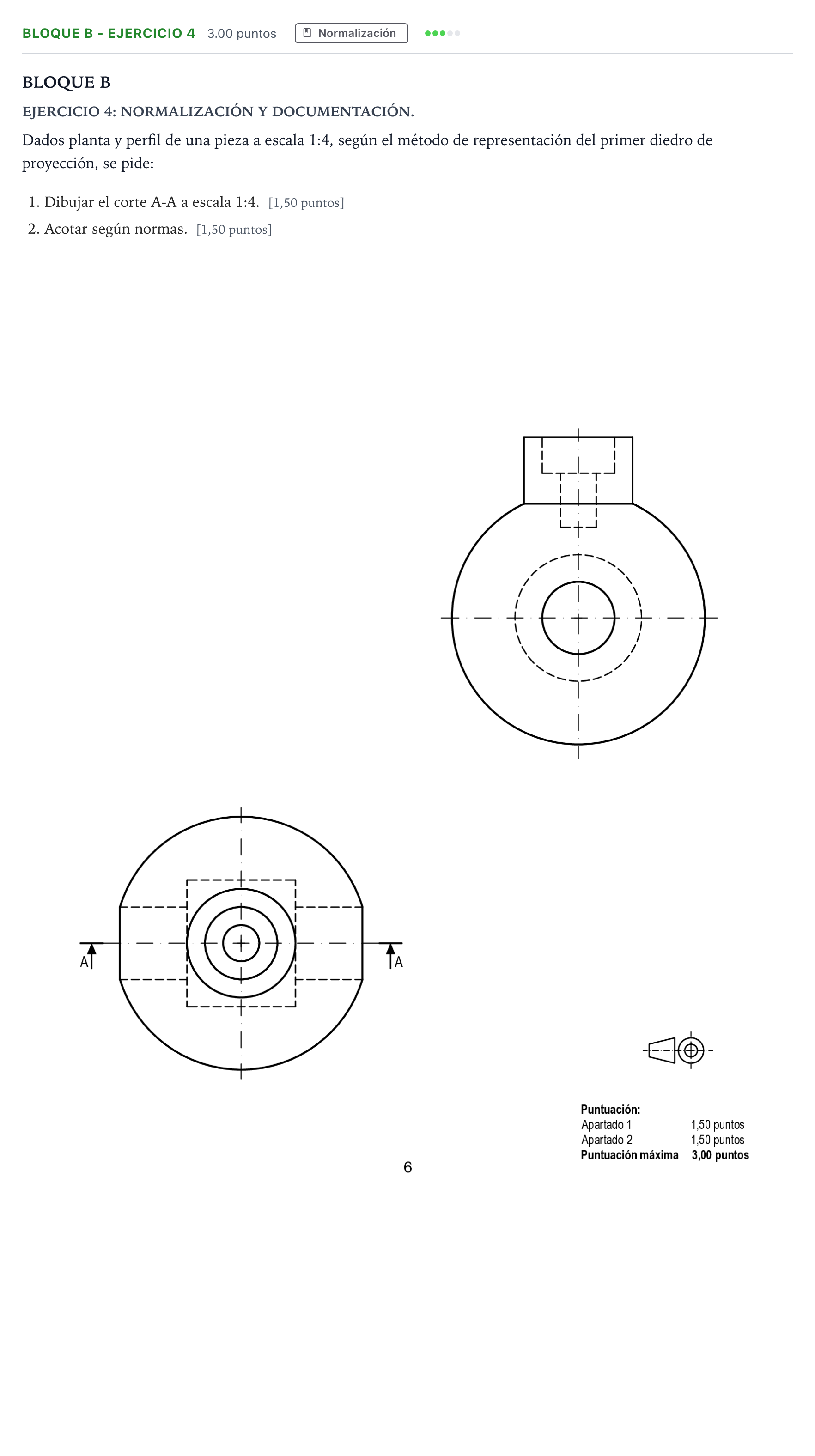

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2021

1. Dibujar el corte A-A a escala 1:4. 2. Acotar según normas.

Solución: 1. Alzado en corte A-A (escala 1:4): - Se sitúa en la posición del alzado: encima de la planta y a la izquierda del perfil (primer diedro). - El plano A-A es vertical y pasa por el centro de la pieza, paralelo al plano de alzado. Por ello corta tanto al cuerpo como al saliente superior. - Contorno exterior: circunferencia del cuerpo esférico (el mismo diámetro que en planta y perfil). - A izquierda y derecha, la esfera queda truncada por la salida del taladro horizontal pasante: dos segmentos verticales. - Arriba, el saliente cilíndrico vertical de diámetro igual al de la circunferencia mayor de la planta. - Interior, todo en aristas vistas y sin líneas ocultas: - Taladro horizontal pasante de diámetro igual al círculo pequeño del perfil. - En el centro, una cámara cilíndrica de eje horizontal, de mayor diámetro (la circunferencia discontinua del perfil) y longitud igual a la anchura del rectángulo discontinuo de la planta. - En el saliente, un taladro vertical escalonado ciego: avellanado/cajera cilíndrica superior de diámetro mayor y taladro de menor diámetro. Este termina con fondo plano sin llegar a la cámara. - Rayado a 45° con línea fina continua, uniforme en todas las zonas macizas cortadas (cuerpo esférico y saliente). No se rayan los huecos. - Ejes de simetría: vertical (del saliente y su taladro) y horizontal (del taladro pasante y la cámara), en línea fina de trazo y punto. 2. Acotación según normas UNE/ISO: - Diámetro de la esfera con símbolo S∅ (o ∅ esférico). - Diámetros con símbolo ∅: del taladro pasante horizontal, de la cámara interior, del saliente, de la cajera y del taladro pequeño. - Distancia entre las caras planas laterales (longitud total) y longitud de la cámara interior. - Altura del saliente desde el centro de la esfera (o altura total), profundidad de la cajera y profundidad del taladro ciego. - Cotas con líneas finas y flechas normalizadas, cifras sobre la línea de cota, sin duplicidades ni cruces innecesarios. Se aprovecha el corte para acotar las formas interiores.
