Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2021

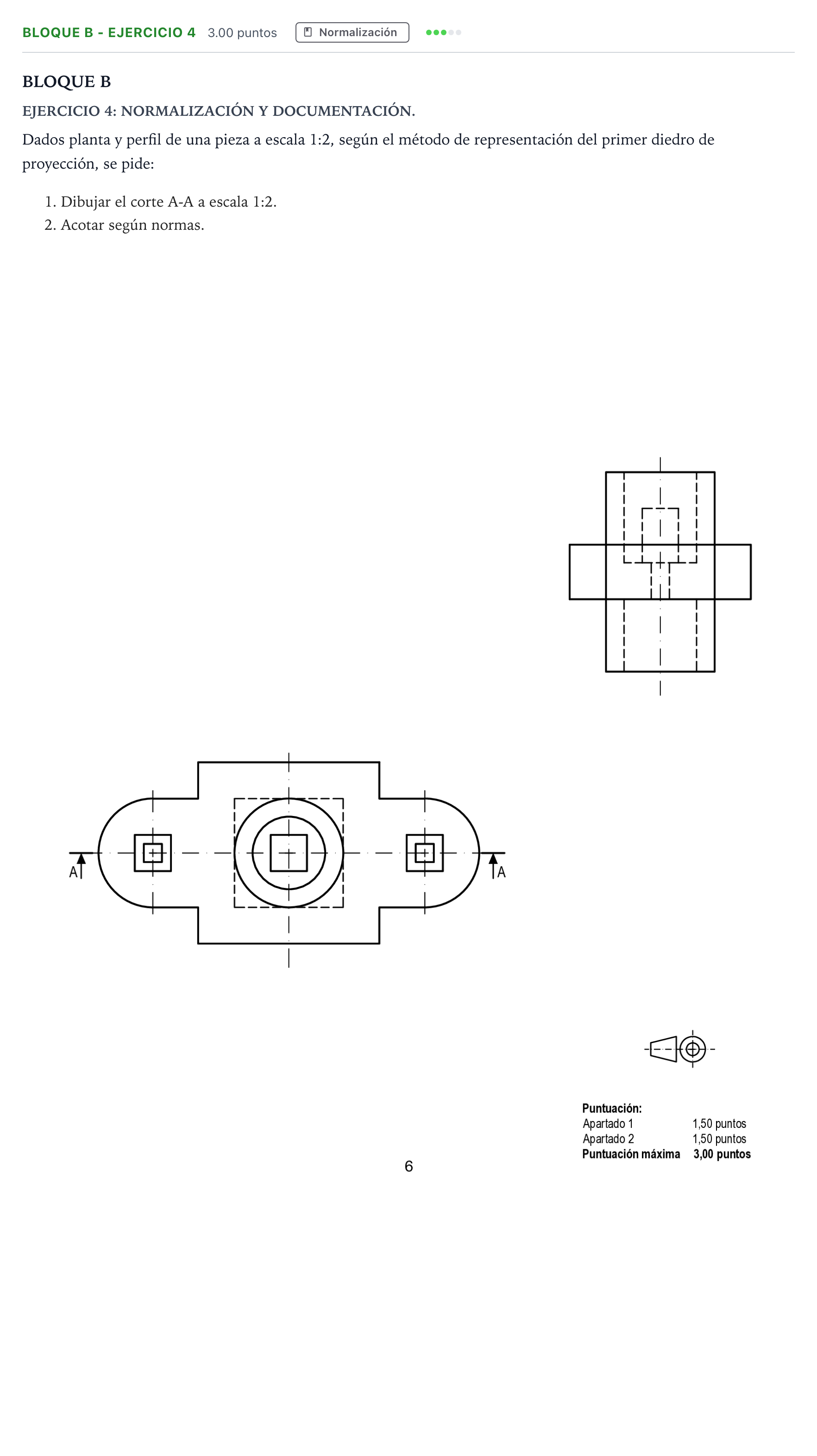

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Alzado en corte A-A (escala 1:2): - Dibujo del contorno exterior del alzado cortado por el plano de simetría vertical longitudinal $A-A$. - Representación seccionada de la base con sus orejetas laterales y el cuerpo vertical cilíndrico central. - Representación de los huecos interiores cortados: taladros pasantes de sección cuadrada en los extremos y taladros coaxiales escalonados en el cuerpo central. - Rayado a $45^\circ$ con línea fina continua de todas las zonas de material macizo atravesadas por el corte, manteniendo la misma inclinación y separación en toda la pieza. - Trazado de los ejes de simetría correspondientes con línea fina de trazo y punto. 2. Acotación según normas: - Cotas de dimensión y posición suficientes y necesarias sin redundancia, respetando la escala y la normativa UNE/ISO. - Empleo del símbolo de diámetro ($\varnothing$) para las superficies de revolución y del símbolo de cuadrado ($\square$) para las secciones cuadradas. - Correcta distribución de cotas entre la planta y el corte (longitudes totales, distancias entre centros de taladros, radios de los redondeos exteriores, espesor de la base, alturas de escalones y diámetros interiores/exteriores).
