Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen A 2020

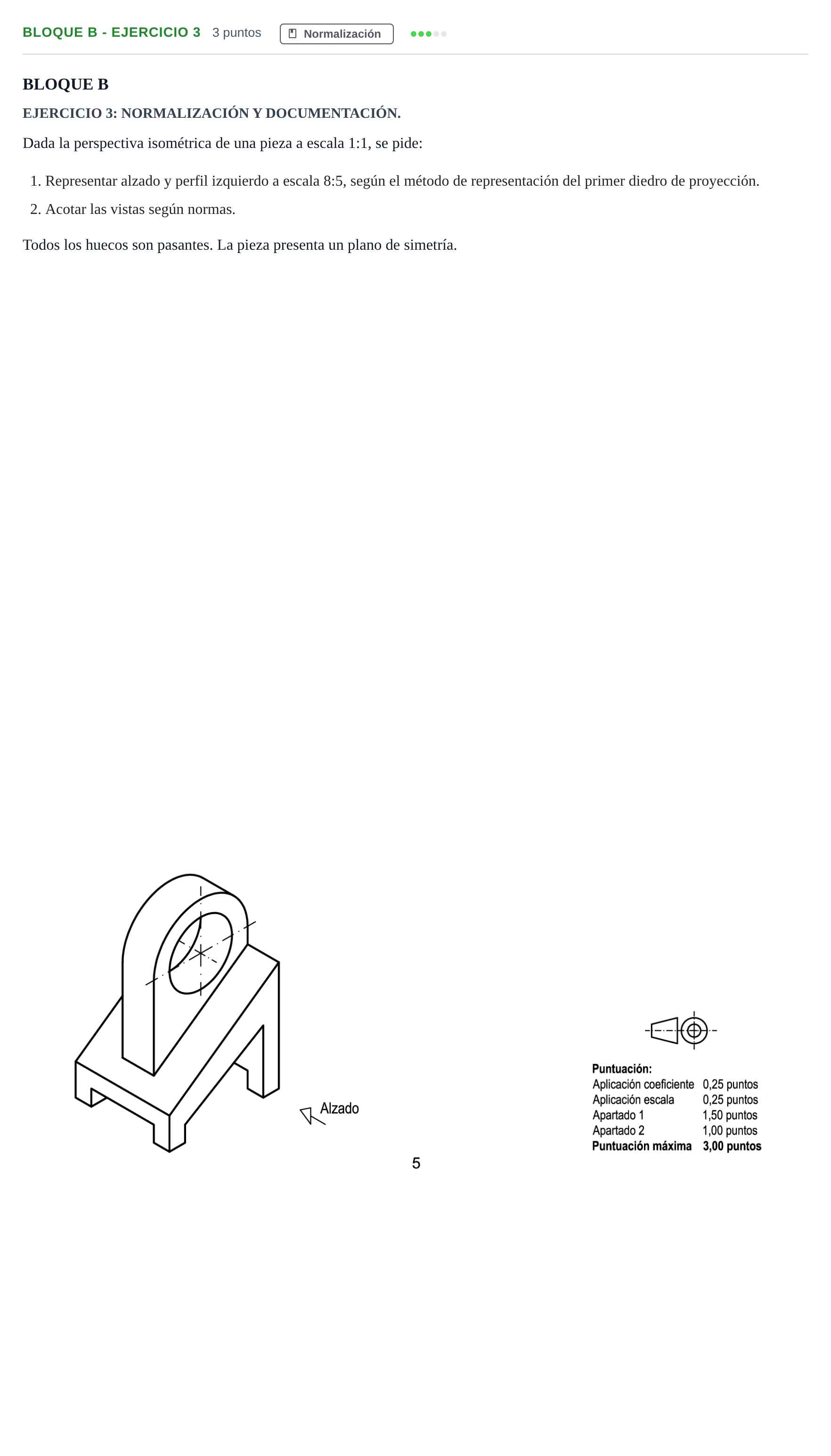

1. Representar alzado y perfil izquierdo a escala 8:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Alzado: - Contorno exterior en forma de U invertida en la base, con la parte superior semicircular y el orificio circular pasante. - Se indican los ejes de simetría horizontal y vertical del taladro cilíndrico. Perfil izquierdo (situado a la derecha del alzado): - Muestra el perfil en L/escalonado de la base con el resalte cilíndrico vertical y las aristas ocultas del hueco pasante inferior y del taladro horizontal. - Ejes de revolución y simetría correspondientes. Acotación: - Acotación completa y funcional según normas UNE: anchura total, altura total, profundidad total, radio o diámetro del redondeo superior, diámetro del taladro cilíndrico pasante, posición del eje del taladro respecto a la base, y dimensiones del vaciado inferior de la base.
