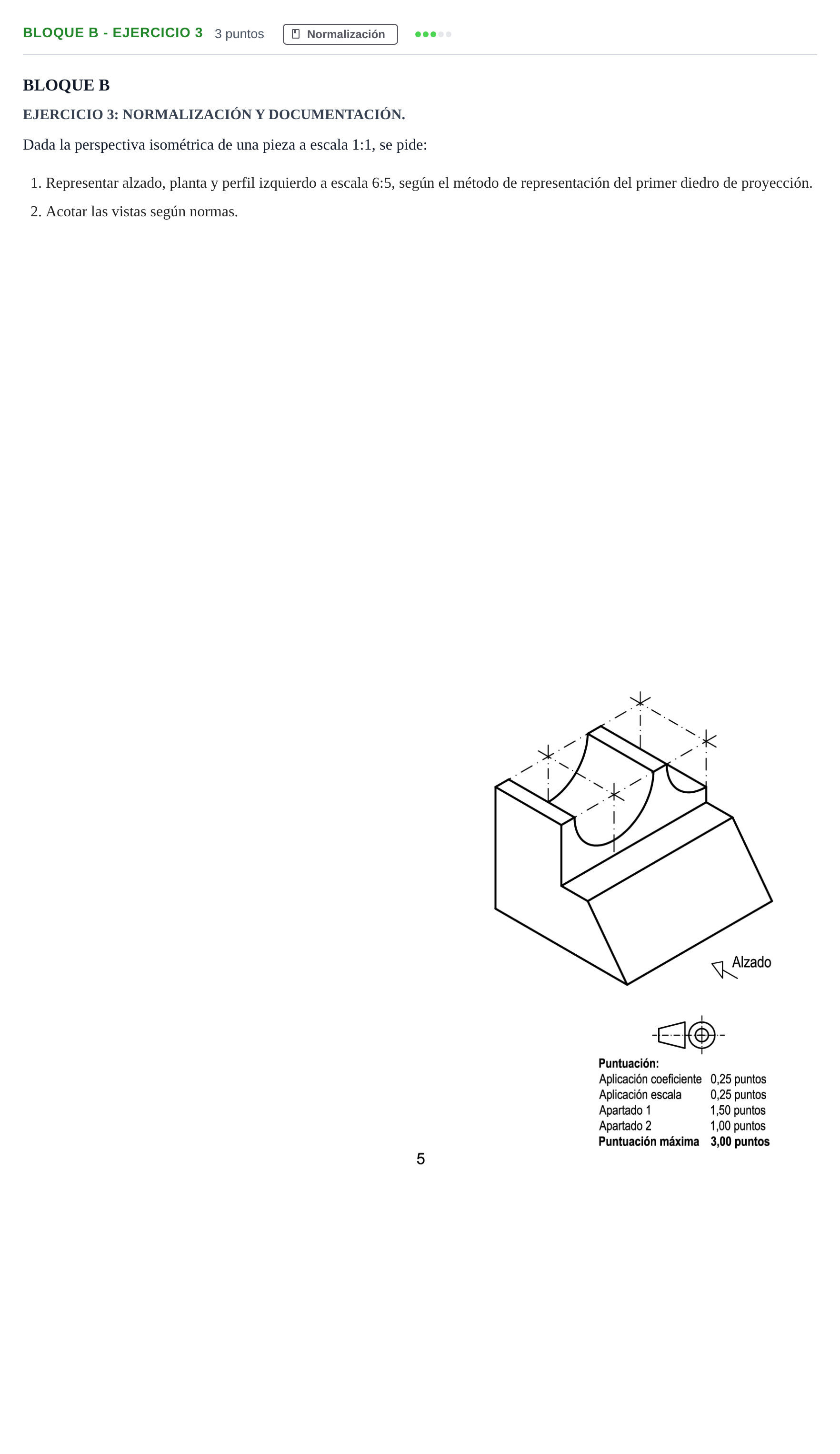

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen C 2020

1. Representar alzado, planta y perfil izquierdo a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas diédricas: - Alzado (según la flecha indicada en la perspectiva): Muestra en la base la cara inclinada en rampa, la cara plana vertical posterior y la sección semicilíndrica hueca superior con sus dos resaltes cuadrangulares en los laterales. - Planta (vista desde arriba, situada debajo del alzado): Rectángulo exterior general con el plano inclinado hacia el frente, el escalón intermedio horizontal y la acanaladura semicilíndrica abierta que atraviesa longitudinalmente la pieza, visible con sus generatrices de contorno. - Perfil izquierdo (situado a la derecha del alzado): Muestra la silueta escalonada con el chaflán/rampa inferior y el hueco semicircular en la parte superior, con su eje de simetría. Escala y coeficiente: - Medidas tomadas de la perspectiva divididas entre el coeficiente de reducción isométrica ($0{,}816$) si procede y multiplicadas por $6/5 = 1{,}2$. Acotación: - Cotas totales (longitud, anchura, altura total). - Cotas de posición y dimensión del semicilindro (radio o diámetro con símbolo de eje y centro de arco). - Cotas de posición y pendiente o alturas del plano inclinado y del escalón. - Líneas de cota, flechas normalizadas y cifras sin duplicar información.
