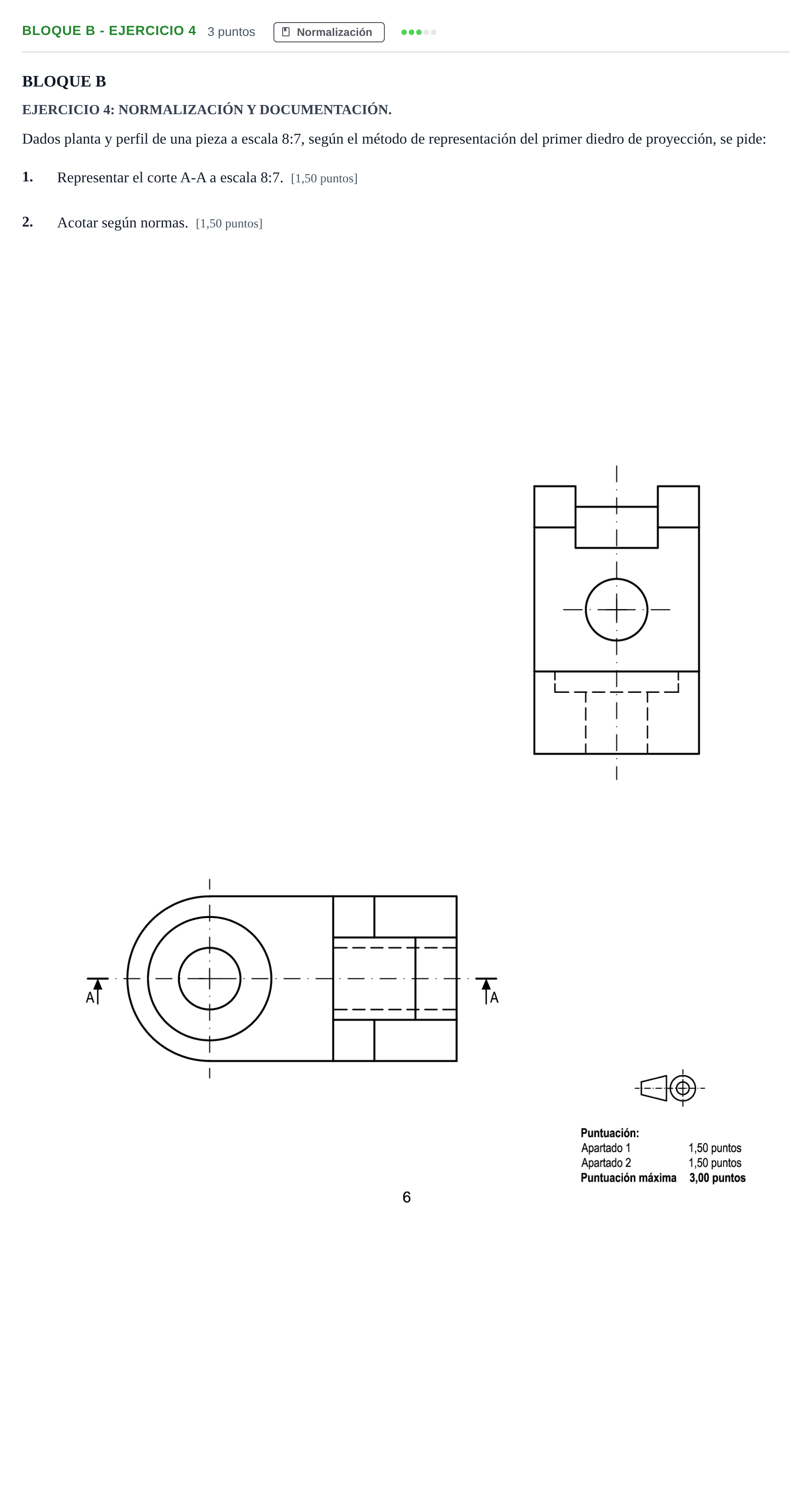

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen B 2020

1. Representar el corte A-A a escala 8:7. 2. Acotar según normas.

Solución: 1. Representación del corte A-A (Alzado en corte, escala 8:7): - Ubicación y correspondencia: El corte se sitúa en la posición del alzado, directamente alineado sobre la planta respetando la correspondencia diédrica de anchuras y tomando las alturas directamente del perfil dado. - Geometría seccionada y contornos vistos: - A la izquierda, la cabeza semicilíndrica presenta un taladro pasante vertical y un resalte/avellanado cilíndrico concéntrico. En el corte se ven las paredes cortadas de estos cilindros rayadas a 45°. - En el cuerpo central y derecho, el plano A-A corta longitudinalmente la base y los nervios/paredes. - El taladro horizontal pasante (visible en el perfil con su eje) queda seccionado longitudinalmente, mostrando su contorno cilíndrico con aristas vistas continuas y sus paredes superior e inferior rayadas. - La ranura o entalladura superior transversal se proyecta vista al fondo con sus aristas horizontales y verticales correspondientes. - Rayado normalizado continuo fino a 45° uniforme en todas las superficies seccionadas de la misma pieza. - Se trazan todos los ejes de simetría y de revolución correspondientes (línea fina de trazo y punto). 2. Acotación según normas UNE/ISO: - Cotas de dimensión: - Diámetros de las formas de revolución con el símbolo $\varnothing$ (taladros cilíndricos interior y exterior). - Radio del extremo redondeado con la letra $R$. - Altura total y cotas parciales de altura (alturas de la base, posición del eje del taladro horizontal, profundidad de la ranura superior). - Longitud total de la pieza y anchura total en la planta/perfil. - Anchura y profundidad de la entalladura superior. - Cotas de posición: - Distancia entre el centro del cilindro izquierdo y las caras de referencia. - Posición del eje del taladro horizontal. - Criterios normativos: Cotas repartidas entre las tres vistas sin duplicidades, líneas de cota y auxiliares finas continuas, flechas normalizadas y cifras de cota legibles desde abajo o desde la derecha.
