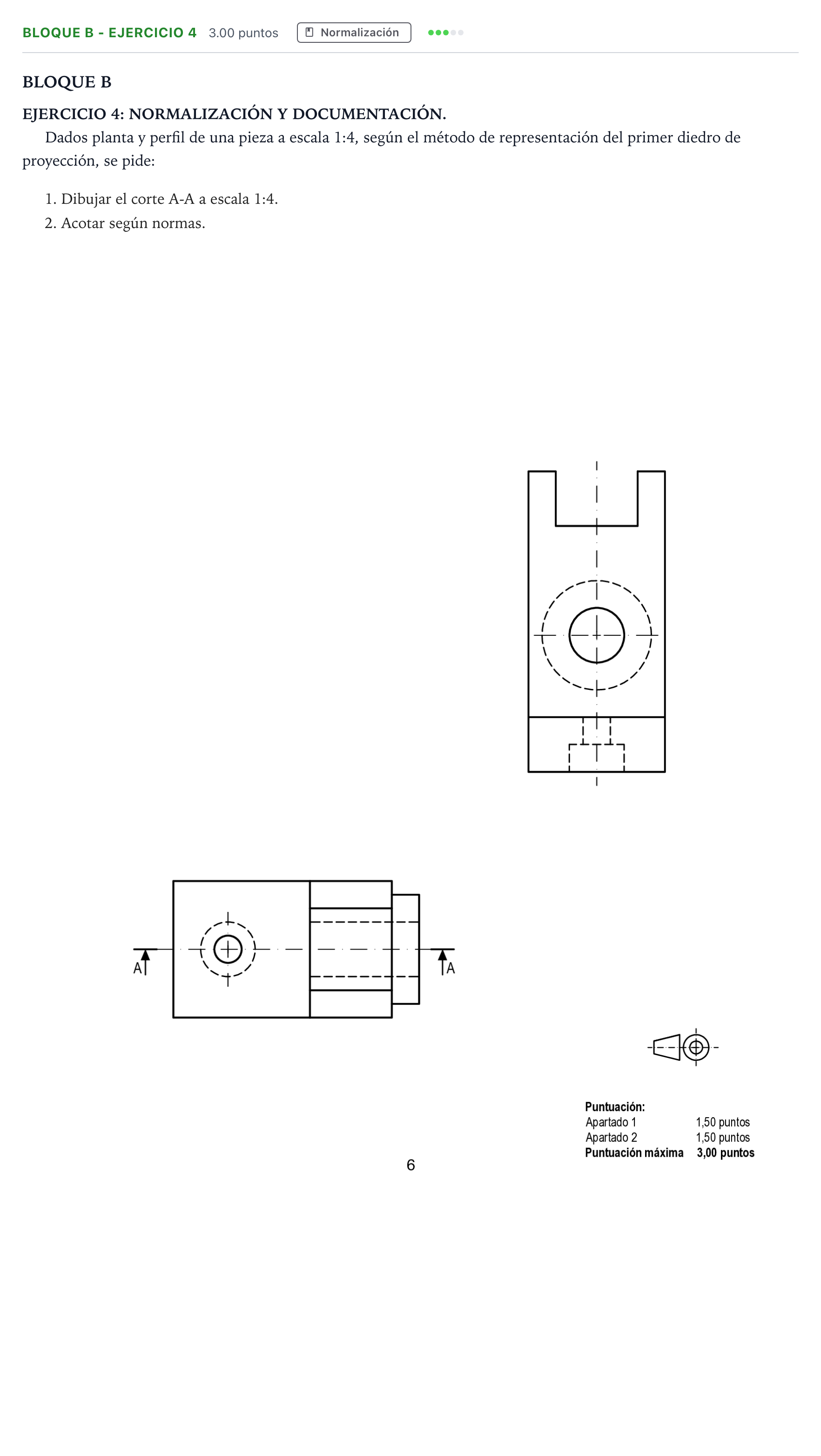

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2021

1. Dibujar el corte A-A a escala 1:4. 2. Acotar según normas.

Solución: 1. Corte A-A (sustituye al alzado y se dibuja sobre la planta, a escala 1:4): - El plano A-A es el plano de simetría longitudinal. La sección muestra una pieza en L. - Base (zona izquierda, de poca altura): se ve en corte el taladro vertical pasante escalonado. Es un agujero pequeño en la parte superior y un alojamiento de mayor diámetro (caja de cabeza) abierto por la cara inferior. Los dos tramos quedan sin rayar, con su eje vertical. - Montante (zona derecha, de toda la altura): el plano corta por el fondo de la ranura en U superior. Por eso el contorno del montante en el corte termina a la altura del fondo de la ranura. La parte superior de las aletas queda por detrás del plano y se ve como arista vista. - Taladro horizontal: atraviesa el montante y el resalte cilíndrico saliente de la cara derecha. Aparece como una franja sin rayar limitada por dos generatrices, con su eje horizontal. - Resalte cilíndrico: se dibuja cortado a ambos lados del taladro. - Rayado: a 45°, con línea fina y uniforme en todas las zonas macizas cortadas (base y montante con resalte). Los huecos no se rayan. - Se indican los ejes de los taladros con trazo y punto fino y se rotula «CORTE A-A». 2. Acotación según normas (UNE 1039): - Cotas totales: longitud total (incluido el resalte), anchura y altura. - Altura de la base y espesor del montante. Diámetro y saliente del resalte cilíndrico. - Ranura en U: anchura y profundidad. - Taladro vertical: Ø del agujero pasante, Ø y profundidad del escalón, y posición de su eje respecto al borde. - Taladro horizontal: Ø y altura de su eje respecto a la base. - Se usa el símbolo Ø. Las cotas se aprovechan en la vista en corte, sin acotar aristas ocultas, sin cotas repetidas, con separación uniforme y sin cruces de líneas de cota.
