Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Examen B 2020

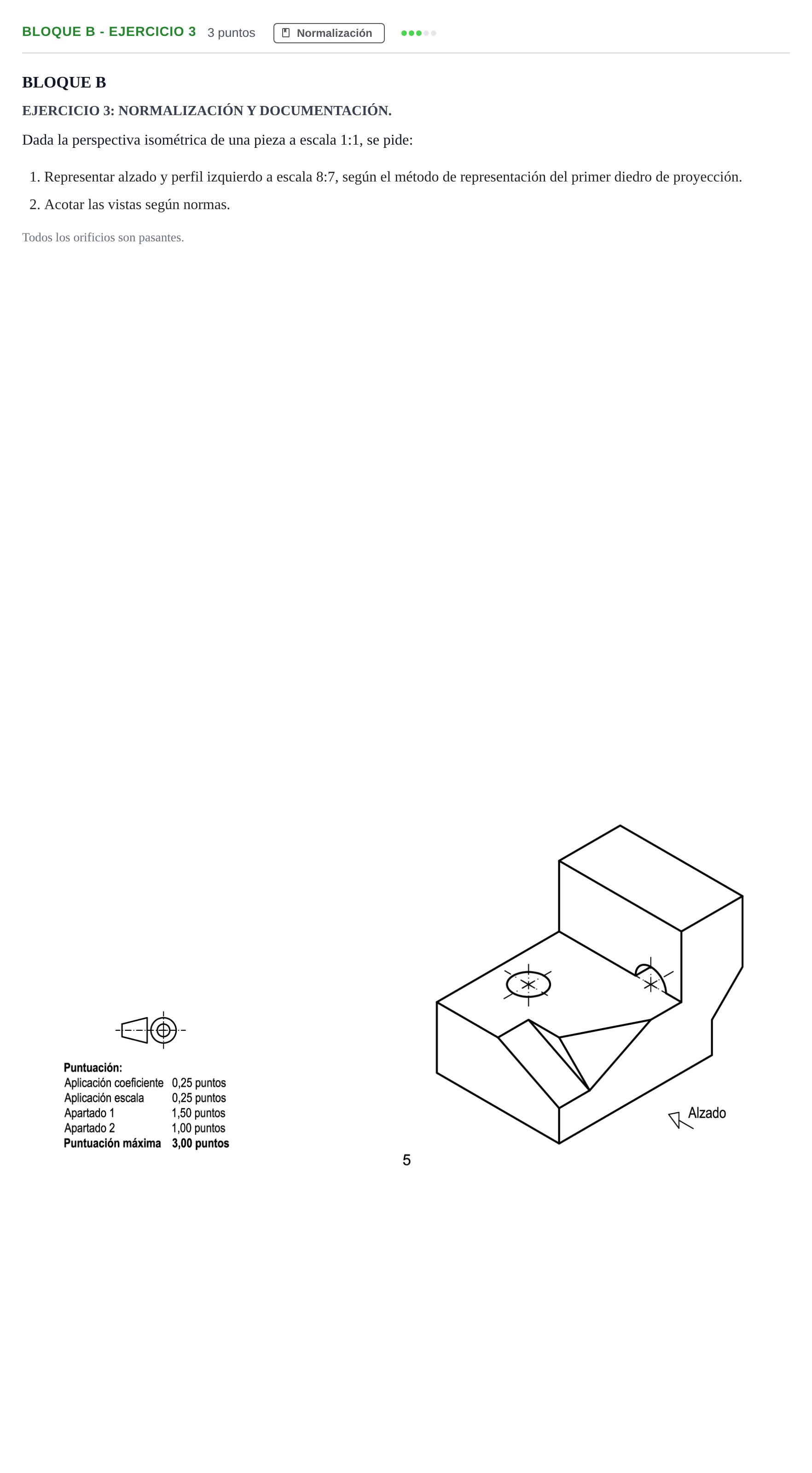

1. Representar alzado y perfil izquierdo a escala 8:7, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación del alzado y el perfil izquierdo (situado a la derecha del alzado) a escala 8:7 habiendo deshecho previamente la reducción isométrica ($c_i = \sqrt{2/3} \approx 0{,}816$), con todas las aristas vistas y ocultas pertinentes, ejes de revolución y acotación completa según norma UNE.
