Enunciado

BLOQUE B

EJERCICIO 3: NORMALIZACIÓN Y DOCUMENTACIÓN.

Dada la perspectiva isométrica de una pieza a escala 1:1, se pide:

Representar alzado y perfil izquierdo a escala 8:9, según el método de representación del primer diedro de proyección.

Acotar las vistas según normas.

El hueco y orificio son pasantes.

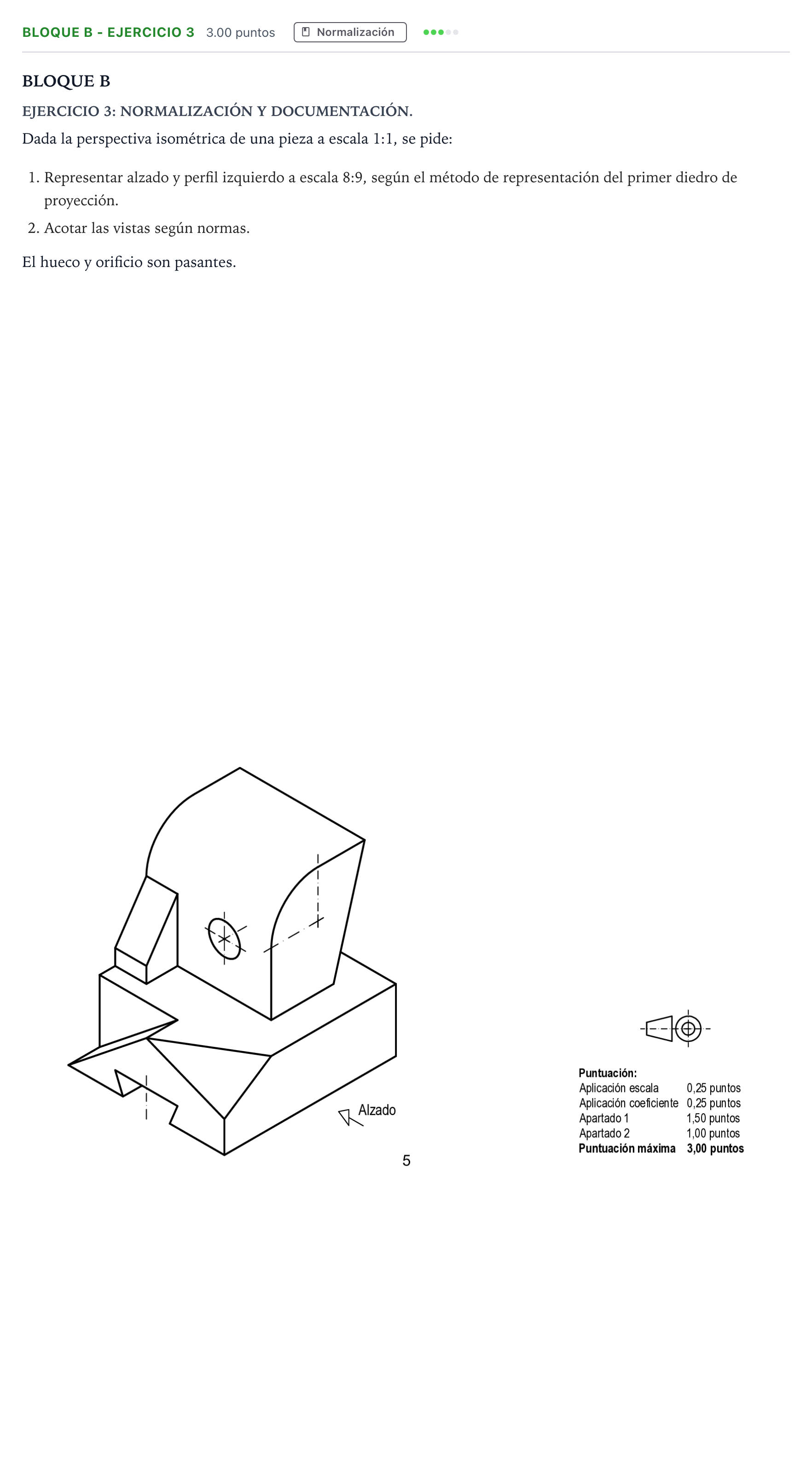

Enunciado: Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2021

Solución

Solución de AprenAI (no es la oficial)

1. Representar alzado y perfil izquierdo a escala 8:9, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las dos vistas diédricas normalizadas (Alzado y Perfil izquierdo a su derecha) a escala 8:9 considerando el coeficiente de reducción isométrico (C=2/3C = \sqrt{2/3}), con aristas visibles y ocultas normalizadas, ejes de simetría y acotación completa conforme a norma UNE/ISO sin redundancias.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
