Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Examen A 2020

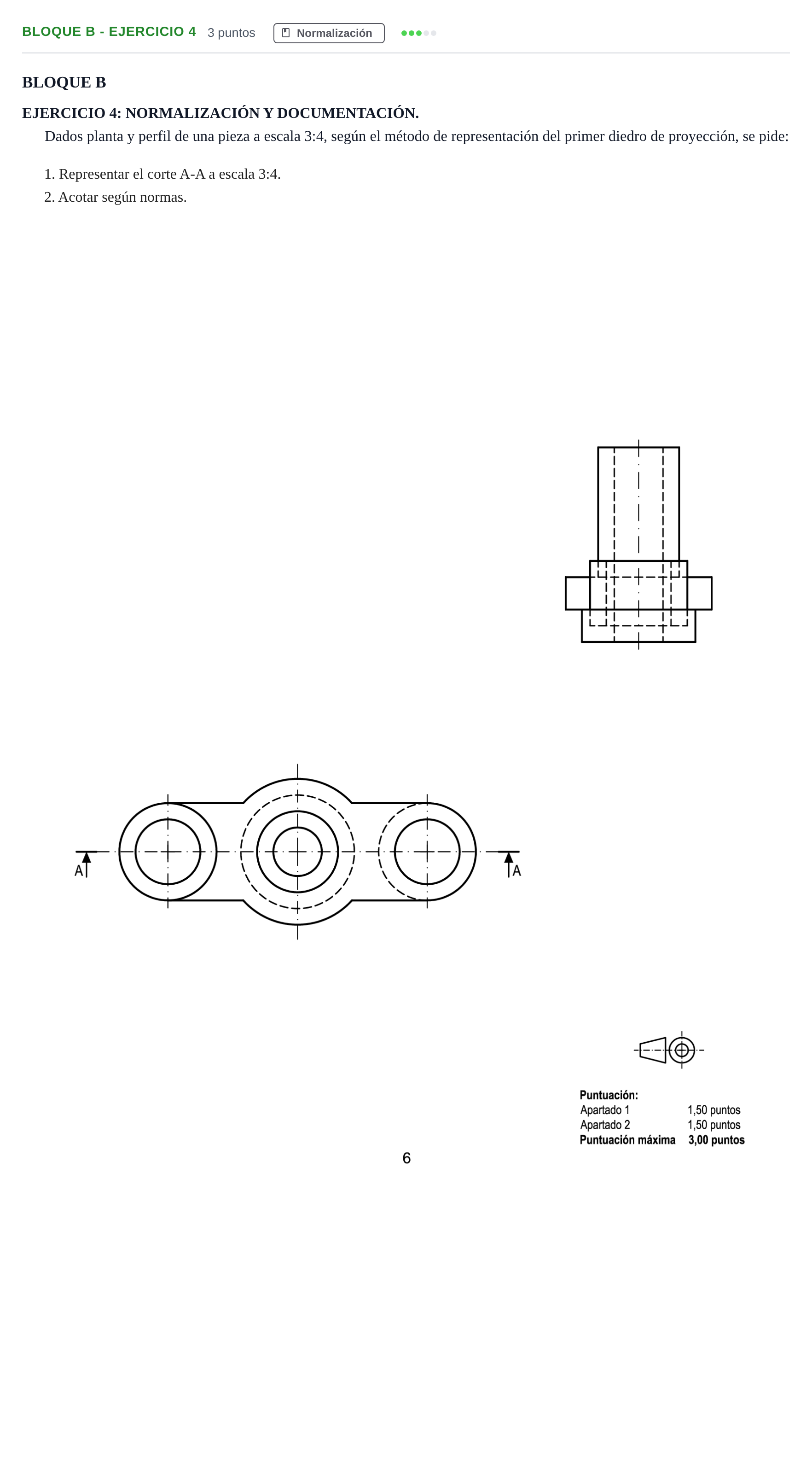

1. Representar el corte A-A a escala 3:4. 2. Acotar según normas.

Solución: 1. Representación del corte A-A: - Ubicación del alzado seccionado correspondiente al corte longitudinal A-A en su posición normalizada respecto a la planta. - Trazado de las aristas vistas del contorno exterior e interior cortado (cuerpos cilíndricos concéntricos y taladros pasantes en los extremos y en el centro). - Rayado normalizado a 45° continuo fino de las superficies macizas seccionadas por el plano de corte. - Ejes de simetría y revolución representados mediante línea de trazo y punto fina. 2. Acotación según normas: - Cotas de dimensión: diámetros de los cilindros exteriores y de los orificios/taladros interiores con el símbolo $\varnothing$. - Cotas de posición: distancia entre centros de los cilindros extremos respecto al central. - Cotas de altura: espesores de las bases/placas y altura total del cilindro principal. - Distribución limpia sin cruce de líneas auxiliares con líneas de cota.
