Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2021

Tema: Normalización · Del examen Ordinaria Suplente (2021)

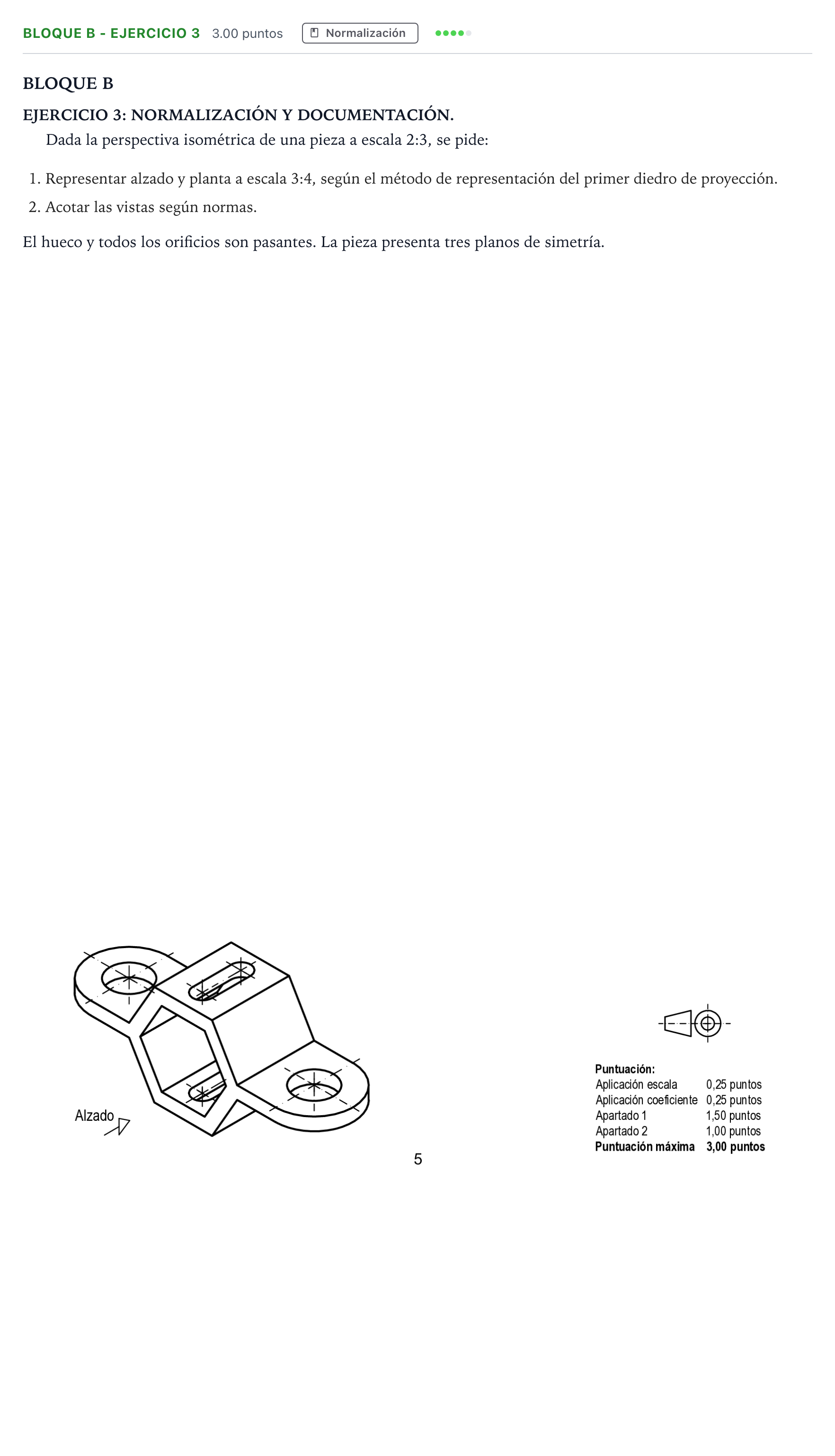

Enunciado

BLOQUE B

EJERCICIO 3: NORMALIZACIÓN Y DOCUMENTACIÓN.

Dada la perspectiva isométrica de una pieza a escala 2:3, se pide:

Representar alzado y planta a escala 3:4, según el método de representación del primer diedro de proyección.

Acotar las vistas según normas.

El hueco y todos los orificios son pasantes. La pieza presenta tres planos de simetría.

Enunciado: Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2021

Solución

Según los criterios oficiales de corrección

1. Representar alzado y planta a escala 3:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación correcta de alzado y planta a escala 3:4 con correspondencia diédrica en sistema europeo (planta situada bajo el alzado), incluyendo ejes de simetría, aristas vistas y ocultas (hueco hexagonal central pasante, coliso longitudinal superior e inferior y taladros pasantes en las orejetas laterales). Acotación normalizada completa indicando cotas funcionales y de posición respecto a los ejes de simetría.
