Ejercicio 2º - Normalización y Documentación · Dibujo técnico II PAU Andalucía Reserva A Opción A 2019

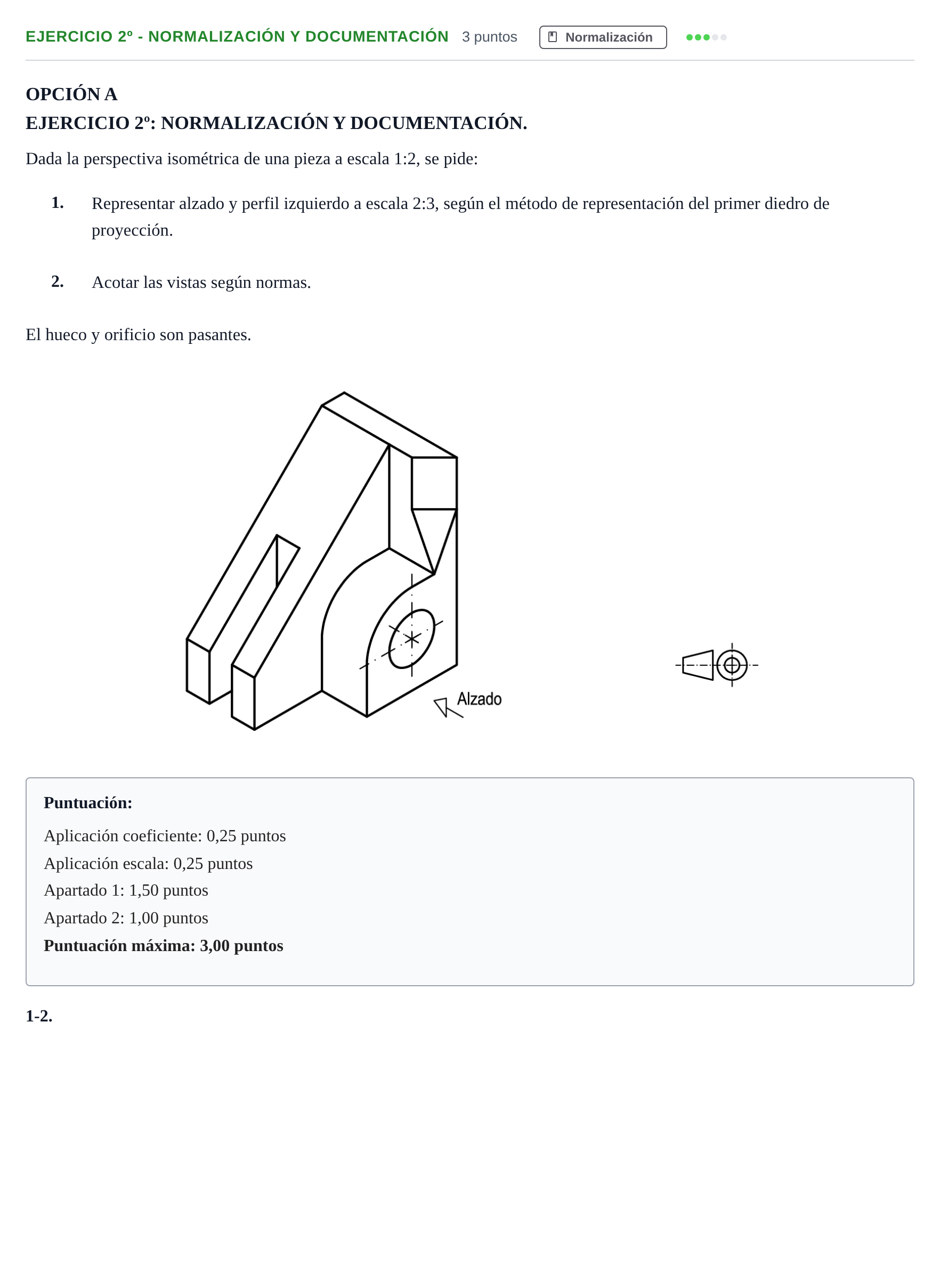

1. Representar alzado y perfil izquierdo a escala 2:3, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las vistas diédricas: - Alzado (según la flecha indicada): muestra la base en forma de 'U' o ranura central, la rampa inclinada, el saliente cilíndrico frontal con el orificio pasante, y la entalladura en ángulo superior derecha. - Perfil izquierdo (colocado a la derecha del alzado): refleja el espesor de la pieza, el perfil del nervio/rampa, la perforación cilíndrica pasante proyectada como aristas ocultas con sus ejes de simetría correspondientes, y el rebaje pasante en forma de 'V' o chaflán. - Acotación: colocación de todas las cotas funcionales de posición y dimensión necesarias para definir completamente la pieza geométrica (alturas, anchos, profundidades, diámetro del orificio con signo $\varnothing$, radio del arco exterior si procede), respetando las normas UNE (líneas auxiliares, flechas, cifras sin tocar líneas ni duplicar cotas).
