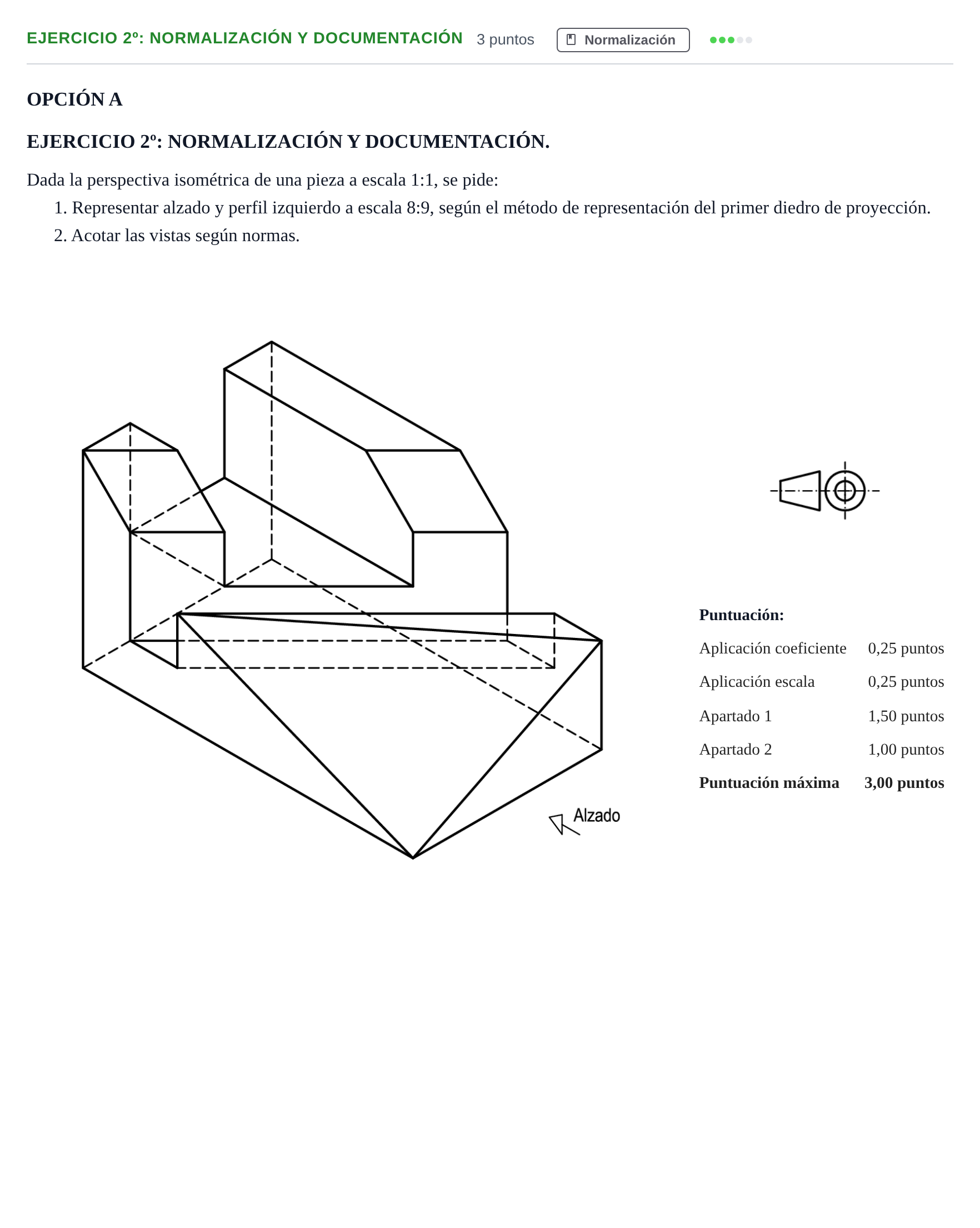

Ejercicio 2º: Normalización y Documentación · Dibujo técnico II PAU Andalucía Ordinaria Titular Opción A 2019

1. Representar alzado y perfil izquierdo a escala 8:9, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas diédricas normalizadas (Alzado y Perfil Izquierdo) a escala 8:9 y acotación: - Disposición de vistas: - Alzado: Vista según la dirección de la flecha. Muestra la base rectangular con el escalonamiento frontal, la rampa inclinada del bloque delantero y los dos salientes prismáticos traseros con sus respectivos chaflanes/rebajes oblicuos. - Perfil izquierdo: Situado a la derecha del alzado (sistema del primer diedro / símbolo europeo). Muestra la silueta lateral en 'L' escalonada con el plano inclinado delantero, la caída oblicua superior y la hendidura central que separa los dos montantes superiores. - Aplicación de escala y coeficiente: - Coeficiente de reducción isométrica: $C_r = \sqrt{2/3} \approx 0{,}816$. La verdadera magnitud de cada arista de la perspectiva se obtiene como $L_{\text{real}} = L_{\text{isom}} / 0{,}816$. - Escala a aplicar: $E = 8:9$. Por tanto, la dimensión en el dibujo es $L_{\text{dibujo}} = L_{\text{real}} \cdot \frac{8}{9} = \frac{L_{\text{isom}}}{0{,}816} \cdot \frac{8}{9}$. - Líneas ocultas: Representación precisa mediante trazos discontinuos de las aristas interiores no visibles desde cada punto de vista. - Acotación según normas: - Cotas funcionales, generales y de posición (longitud total, anchura total, altura máxima, alturas de escalones y chaflanes, anchuras de vaciados). - Cotas sobre líneas continuas vistas (nunca sobre aristas ocultas). - Cifras de cota correspondientes a las medidas reales (magnitud real de la pieza).
